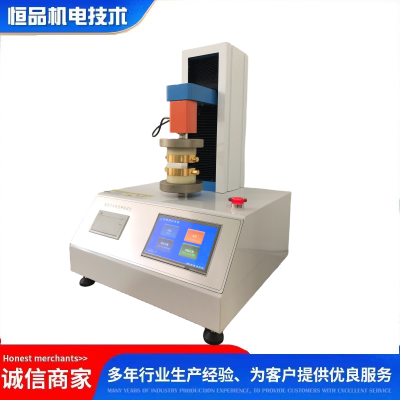

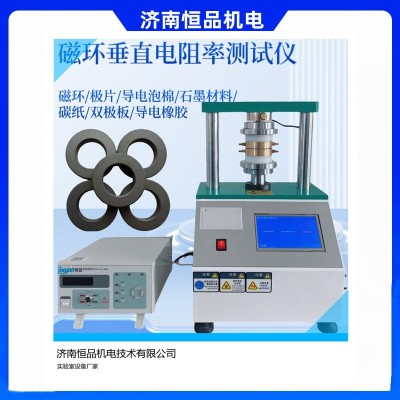

垂直方向電阻率測試儀主要用于膜燃料電池炭紙電池炭紙、雙極板、全釩液流電池電極、鐵-鉻液流電池用電極材料或其他材料的垂直電阻率、接觸電阻測量，以碳纖維作為原料生產的多孔性碳紙,，簡稱碳紙，具有透氣性與導電性。該機也叫碳紙垂直電阻率測試儀，雙極板接觸電阻測試儀。

垂直方向電阻率測試儀依據標準：

GB/T20042.7質子交換膜燃料電池第7部分:炭紙?zhí)匦詼y試方法

GB/T20042.6質子交換膜燃料電池第6部分:雙極板特性測試方法

NB/T 42082-2016 全釩液流電池 電極測試方法

NB/T42007-2013全釩液流電池用雙極板測試方法

T/CEEIA 577—2022 鐵-鉻液流電池用電極材料技術要求及測試方法

GB/T24525-2009碳素材料電阻率測定方法 第4.3 碳制品電阻率的測定

垂直方向電阻率測試儀試驗原理：

樣品放置在兩塊電極之間，在電極兩側施加一定的壓強，測試過程中儀器通過自動記錄不同壓強下的電阻值。

垂直方向電阻率測試儀技術特點：

1、觸摸彩屏顯示器，實時顯示壓力、壓強、電阻等，全自動完成測試。

2、采用數字調速高性能電機，驅動精密絲杠副，傳動精準，運行平穩。

3、采用美國CHCONTECH高精度傳感器，測試精度高。

4、標配微型打印機，隨時打印，可統計處理多次試驗結果，最大值，最小值，平均值。

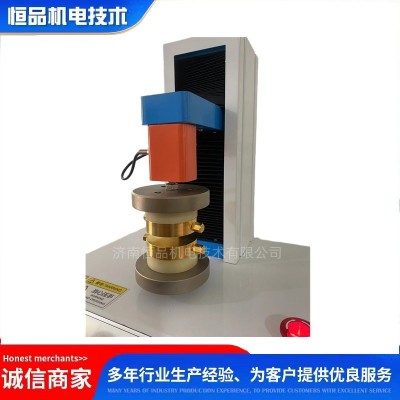

5、上、下壓板使用優質銅鍍金，導電性能好，誤差小。

6、大屏顯示試驗過程每增加0·01mpa，對應的電阻值，并保存在屏幕，一目了然。

垂直方向電阻率測試儀技術參數：

測量范圍 ：（30～5000）N (0.05~5.0MPa) ；1μΩ-20kΩ
分辨力 ：0.1N
準確度 ：±0.5%

壓力傳感器：美國CHCONTECH

電阻分辨率：1μΩ   、0.001mΩ
試驗速度： (1-300) mm/min

樣品面積：4cm 2，20x20mm
上、下壓板平行度： <0.025mm
上、下壓板直徑 ：80 mm（可定制）
外形尺寸 ：560×560×780mm
質量： 65kg
電源 ：220V, 50Hz

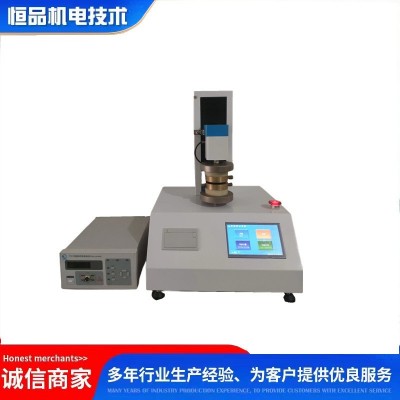

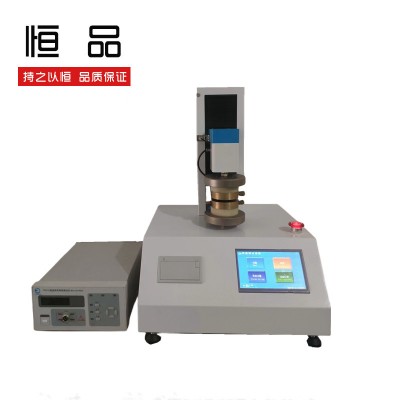

垂直方向電阻率測試儀基礎配置：

主機 、鍍金電極、低電阻測量儀、合格證、說明書、保修卡、電源線。
