480KW 分體式1拖12直流充電堆

一、系統簡介

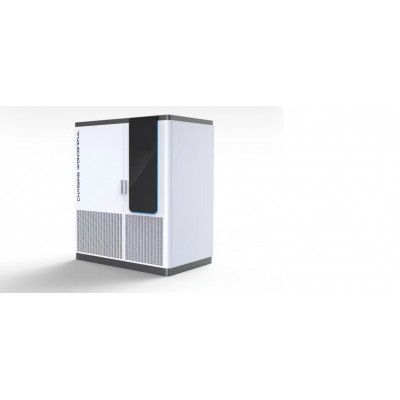

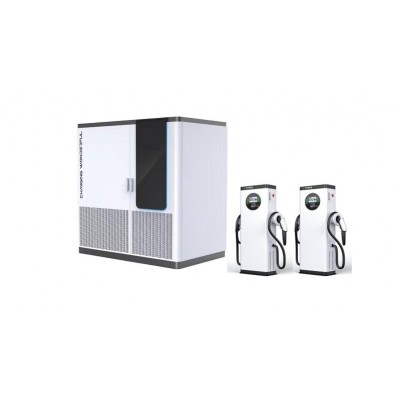

直流充電堆包括充電主機和充電終端兩部分，充電主機完成充電模塊管控和功率分配，易充新能源充電堆具有矩陣式全柔性調配功能，最大支持6個雙槍終端12把槍應用。充電終端主要由人機交互單元、控制單元、計量單元、安全防護單元組成。其中，人機交互單元主要包括：終端樁體、LCD觸摸屏、讀卡模塊（可選）、充電插頭；充電主機控制單元主要包括：功率分配控制模塊、PDU控制板，PDU快充控制板（繼電器匯流板），散熱系統控制板；終端計量單元為電能表；安全防護單元包括：急停開關、過流及短路保護單元。

系統特點

n  ■具有按時、按電量、按金額、自動四種充電模式。

n  ■具有人機交互功能，采用彩色液晶觸摸屏。

n  ■充電過程中顯示當前充電模式、時間、電量、及計費信息等。

n  ■具有模塊管理功能，控制模塊輸出電壓及電流大小。

n  ■具備過流、短路、過壓、欠壓等完善的保護功能；同時具備急停開關、絕緣檢測等安全防護功能。

n  ■具備充電接口的連接狀態判斷、控制導引等完善的安全保護功能，以確保充電樁安全可靠運行。

n  ■提供完善的通訊功能，可根據需要上傳直流充電樁的運行狀態參數，監測故障類型、充電計量等，接受遠程控制命令。

n  ■配置擁有通直流電度表，進行直流電計量。

n  ■設置刷卡接口，支持RFID卡、IC卡等常見的刷卡方式。

n  ■滿足技術先進、性能穩定、可靠性高、符合環保和節能要求。

n  ■直流充電樁內印刷線路板、接插件等電路進行防潮濕、防霉變、防鹽霧處理，保證充電樁能在室外潮濕、含鹽霧的環境下能正常運行。

n  ■具有防銹、防氧化保護功能：直流充電樁鐵質外殼和暴露在外的鐵質支架、零件采取雙層防銹措施。

n  ■采用阻燃外殼材料，殼體堅固，結構上防止用戶輕易觸及帶電部分。

n  ■設計外觀標識可根據用戶要求設計。

產品特點：

1.高集成度主控板，具有雙路絕緣檢、模塊電壓、電池電壓檢測三合一專利；

2.低溫特性突出，支持-40℃應用環境，在內蒙、甘肅、陜西大量應用；

3.除了自己獨立研發的充電樁設備，后臺軟件、手機終端軟件都是公司獨立研發產品；

4.產品具備華為產品品質，獨立研發的核心主控是華為充電模塊配套指定主控供應商；

5.充電主機是480kW，可以1拖4槍，1拖6槍，1拖8槍，1拖10槍， 1拖12槍應用；

6.產品應用具有高能效管理模式；

二、設備基本參數

三、可實現智能充電網絡

1、完美連接充電樁APP可以實現手機查找、預約、充電監控、并支持專用IC、手機APP、二維碼等多個便捷支付方式。

2、通過充電樁管理平臺，所有充電樁均接入互聯網，可實現電樁共享，提高其使用率，離線亦可運行。
