最近銅價上漲，電纜價格也跟著上升，在光伏系統總成本中，電纜和開關等附件的成本已超過逆變器，僅低于組件和支架。當我們拿到設計公司的圖紙，知道要采用電線的型號、粗細、顏色等各個參數后，就可拿著清單開始采購，然而電線種類繁多，很多用戶疑惑這么多種電線，該選哪個好?

　　選購電線，要先看兩個方面：導體和絕緣層。只要這兩個部分沒問題，證明該電線質量是可靠的。

　　一、導體

　　把電纜的絕緣層剝?nèi)?，露出里面的銅絲，這就是導體。我們可以從兩個角度來判斷導體的優劣：

　　01 顏色

　　雖然都叫“銅”，但都不是100%的純銅，里面多少都會含有雜質。所含雜質越多，導體的導電性就越差。導體中所含雜質的多少，一般會表現在顏色上。

　　最優質的銅叫做“紅銅”或“紫銅”——顧名思義，這種銅的顏色發紅、發紫，呈現紫紅色、暗紅色。

　　越差的銅，顏色越淡，越發黃，稱為“黃銅”。有一些銅呈現淡黃色——這種銅的雜質含量已非常高。

　　還有一些是白色的，這是比較高級的線，銅線鍍了一層錫，主要原因是為了防止銅氧化形成銅綠，而銅綠的導電性很差，會增加電阻，可以增加散熱;可以改善導電，改善導線性能。另外，銅導線鍍錫還可以防止絕緣橡皮發粘，線芯發黑變脆，并提高其可焊性能，直流電纜基本上都是鍍錫銅線。

　　02粗細

　　線徑相同時，導體越粗，導電能力越強——對比粗細時，應該只對比導體，不應加上絕緣層的厚度。

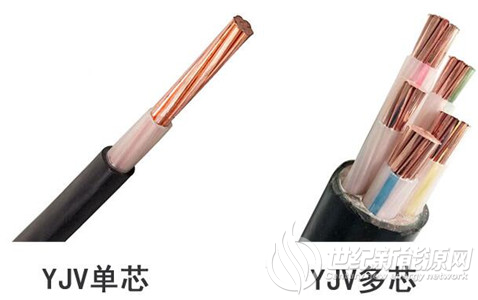

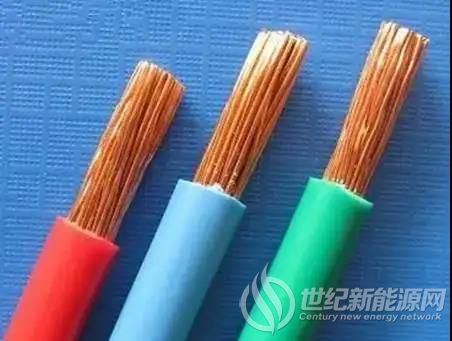

　　盡量采用多股軟線，一根電纜內只有一根芯線，叫單芯線，如BVR-1*6;一根電纜內有多根芯線，如YJV-3*25+1*16，稱為多芯線;每根芯線由多根銅線組線稱為多股線，比較軟，適合于光伏系統。單股線可以直接壓接在端子上，但單股線比較硬，不適合安裝在轉彎半徑較小的場合。小于16平方的多股線，建議配電纜端子，采用手動壓接端子鉗，大于16平方的多股線，建議采用液壓鉗專用端子。

　　二、絕緣層

　　電線外面的那層膠皮，就是電線的絕緣層。它的作用是把通電導體和外界隔離開來，不讓電能流到外面，防止外部的人觸電。判斷絕緣層的好壞，一般可以用以下三種方法：1)摸，用手輕摸絕緣層表面，如果表面毛糙，證明絕緣層的生產工藝較差，容易發生漏電等故障。用指甲按壓絕緣層，如果能夠快速回彈，證明絕緣層厚度高、韌性好。

　　2)彎折，拿一段電線，來回彎折數次，再把電線打直觀察。如果電線表面沒有痕跡，證明電線韌性較好。如果電線表面有明顯壓痕、嚴重發白，證明電線韌性較差。長時間埋在地下，很容易老化、發脆，將來容易漏電。

　　3)燒用打火機持續對著電線燃燒，直至電線絕緣層起火。之后關閉打火機開始計時——如果電線能夠在5秒以內自動熄滅，證明電線阻燃性較好。否則證明電線阻燃能力不達標，電路過載或電路時容易引起火災。

　　三、光伏系統布線技巧

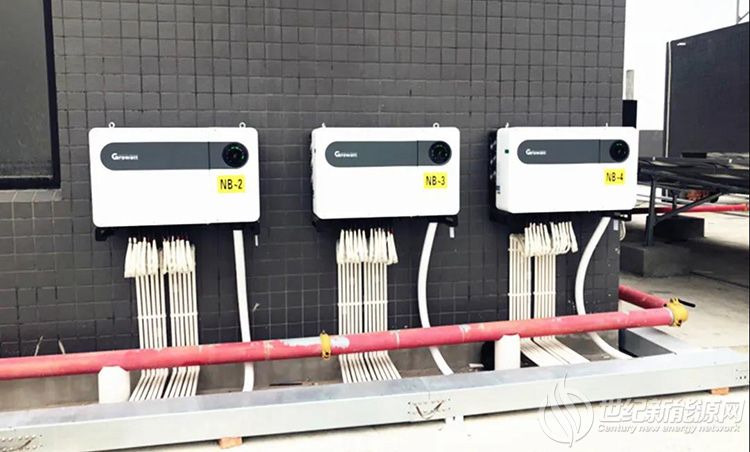

　　光伏系統的線路分為直流部分和交流部分，這兩部分線路是需要單獨布線的，直流部分與組件連接，交流部分要與電網連接。中大型電站直流電纜較多，為了方便以后檢修，各電纜的線號要貼牢。強電和弱電線分開，如果有信號線，要單獨走線，避免受到干擾。要準備穿線管、橋架，盡量不要讓線外露，走線時橫平豎直會更好看。穿線管、橋架內盡量不要有電纜接頭，因為維護不方便。

　　在光伏系統中，戶用項目和小型工商業項目，逆變器的功率在20kW以下，單根電纜截面積10平方以下，建議采用多芯電纜，這時敷設難度不大，又便于管理;如果逆變器功率在20-60kW之間，單根電纜截面積10平方以上，35平方以下，可根據現場情況選取;如果逆變器功率在60kW以上，單根電纜截面積在35平方以上，建議選擇單芯電纜，一是操作方便，二是價格較便宜。
