在夏季，光伏電站面臨高溫、雷電和暴雨等惡劣天氣的影響。如何從逆變器設計、電站整體設計和施工角度提升光伏電站的穩定性？小固將在本文詳細介紹。

01

 高溫天氣

—

今年可能出現厄爾尼諾現象，或?qū)⒂瓉硎飞献顭嵯奶欤o光伏電站帶來更為嚴峻的挑戰。

1.1 高溫對元器件的影響

溫度過高會降低元器件性能和壽命，譬如電感、電解電容、功率模塊等。

·       電感 ：高溫時電感容易飽和，飽和電感量會減小，導致工作電流峰值變大，過流損壞功率器件。

·       電容：對于電解電容來說，環境溫度每升高10℃電解電容的預期壽命減小一半，鋁電解電容一般使用溫度范圍為-25~+105℃，薄膜電容一般使用溫度范圍在-40~+105℃，所以小型逆變器多使用薄膜電容來提升逆變器對高溫的適應性。

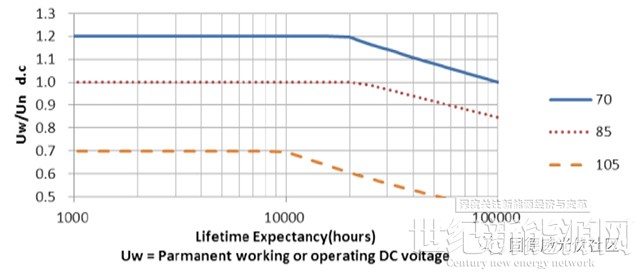

 不同溫度電容的壽命情況

·       功率模塊：溫度越高，功率模塊工作時的芯片結溫也持續升高，讓模塊承受很高的熱應力，大大縮短使用壽命，一旦溫度超過結溫極限值，就會導致模塊熱擊穿。

1.2 逆變器散熱措施

逆變器可能會在戶外45℃及更高溫情況下運行，逆變器散熱設計是保證產品內各個電子元器件在工作溫度內穩定、安全、可靠運行的重要手段。逆變器溫度集中點為升壓電感、逆變電感、IGBT模塊，通過外部風扇和背部散熱片進行散熱。如下是GW50KS-MT的溫度降載曲線：

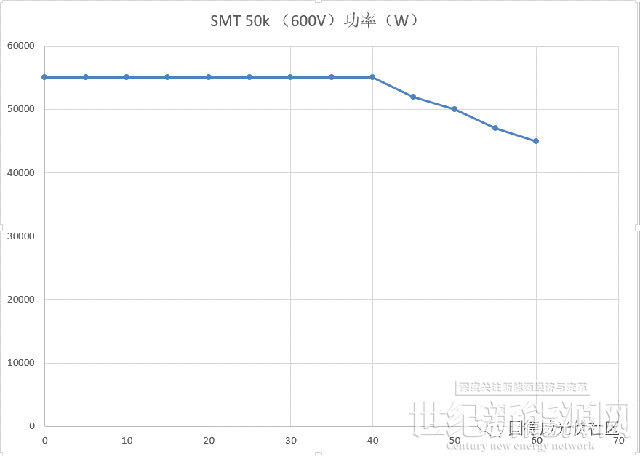

逆變器溫升降載曲線

1.3 施工防高溫策略

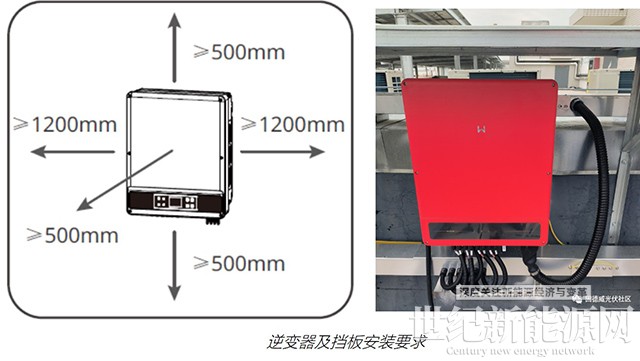

在工業屋頂上，溫度往往要比地面溫度更高，為避免逆變器被陽光直射，一般將逆變器安裝在背陰的地方或在逆變器頂部增加擋板。需要注意的是，要在逆變器風扇進出風的位置和外部風扇留出運維的空間，如下是一款左右進出風的逆變器，需在逆變器兩側預留足夠的間距，在遮陽板和逆變器頂部預留適當距離。

02

雷電暴雨天氣

—

夏季多雷電、暴雨天氣，尤其是沿海和南方地區。

2.1 逆變器防雷、雨措施

·       逆變器防雷措施：逆變器的交直流側配置了高等級的防雷器件，同時干接點有防雷告警上傳，方便后臺知曉防雷的具體情況。

防雷措施

·       逆變器防雨防腐措施：逆變器采用更高的IP66防護等級和C4&C5防腐等級，保證逆變器在暴雨下繼續工作。

 防雨措施

防腐措施

光伏連接器虛接、電纜破損后進水，導致直流側短路或?qū)Φ芈╇娨鹉孀兤魍C，因此逆變器的直流拉弧檢測功能也是非常重要的。

AFCI功能

2.2 整體防雷（施工）策略

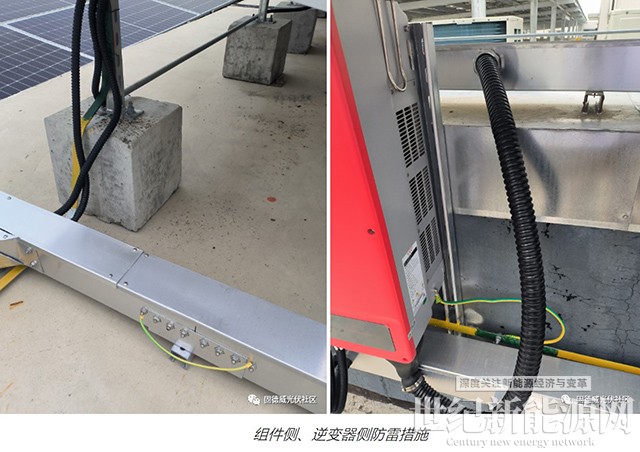

·       做好系統接地，包括組件端、逆變器等。

·       夏季多雨還會造成雜草雜物生長，遮擋組件。雨水沖刷組件，易造成組件邊緣積灰，影響后續的清洗工作。

·       做好系統巡檢工作，定期檢查光伏連接器、電纜的絕緣和防水情況，觀察電纜是否局部浸泡在雨水中，電纜絕緣外皮是否有老化龜裂現象等。
