01
前言
—
隨著不同類型光伏電站的快速發展，電力系統信息感知能力不足，現有調控技術手段無法做到全面可觀、可測、可控，調控系統管理體系不足以適應新形勢發展要求。目前逆變器的通訊方式以高度數字化、智慧化、網絡化的特點，有效支撐海量分散對象的協同運行和多種市場機制下系統復雜運行狀態的精準決策，推動以電力為核心的能源體系實現能源的高效轉化和利用。
逆變器作為電站的核心部件，在不同應用場景下的通訊方式應該如何選擇和應用呢？
02
逆變器的
通訊方式和應用場景
—
2.1 4G通訊
通訊方式介紹：此方式是目前最普遍的通訊方式，逆變器發貨時自帶4G通訊模塊（內置SIM卡），每臺逆變器獨立配置，通過無線網絡和基站可以將數據發送到逆變器平臺，可供遠程瀏覽。

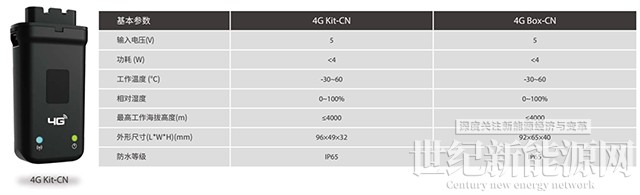

固德威4G模塊技術參數
主要參數：頻段：1800MHz，使用協議：modbus TCP
適用場景：逆變器分布較為分散、布線不方便的地區。
優勢：通訊距離遠；安裝簡單不需要布線；支持加密功能；支持?jǐn)帱c(diǎn)續傳；支持遠程升級。
劣勢：有流量費（逆變器出廠贈送5年流量。在小固云窗APP上，首頁的“流量充值”處可以看到流量到期時間，也可以自助充值，36元/年）；信號差的區域通訊質量差；無法做實時控制。
2.2 WiFi通訊
通訊方式介紹：
方式一：可通過逆變器匹配的WiFi模塊實現無線通訊，使用IEEE協議，通過無線網絡將逆變器數據上傳到監控平臺；
方式二：通過逆變器本身自帶的WiFi通訊模塊進行通信，并且可以互為中繼的作用，本機既可以做發射源，又可以做接收站，通過最終的根節點接入路由器輸出通訊信號，傳輸速率約20M/s,當原有路徑斷開時，可使用附近的節點進行數據傳輸。

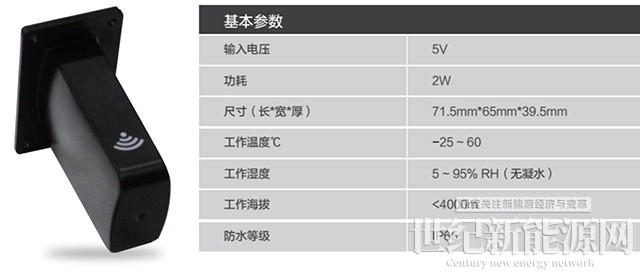

固德威WiFi模塊技術參數
主要參數：通訊距離：10m，頻段：2.412GHz-2.484GHz，使用協議：modbus TCP
適用場景：有無線網絡覆蓋的區域；可以使用WiFi模塊+SolarGo APP的方式對逆變器進行調試；適用于微逆場景。
優勢：安裝簡單不需布線；無流量費；支持?jǐn)帱c(diǎn)續傳；支持遠程升級，組網靈活，通訊可靠度高。
劣勢：易受干擾；受安裝地環境限制大。
2.3 藍牙通訊
通訊方式介紹：可通過逆變器匹配的藍牙模塊實現近距離通訊，使用LE協議，主要用來做逆變器的就地調試。
主要參數：通訊距離：10m，使用協議：modbus RTU
適用場景：需要近端調試的設備。
優勢：連接方便；無流量費；通訊速度快；功耗低。
劣勢：通訊距離短；無法上網。

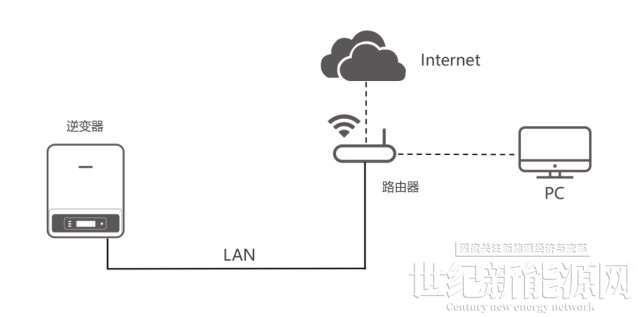

2.4 LAN通訊
通訊方式介紹：可通過逆變器內置的LAN模塊通過網線與路由器相連接，最后經過無線網絡將逆變器數據上傳到監控平臺。
主要參數：通訊距離：100m；使用協議：modbus TCP
適用場景：主要為國外的戶用場景和儲能設備。
優勢：無流量費；接線方便；通訊穩定。
劣勢：逆變器需帶LAN接口。
2.5 RS485通訊
通訊方式介紹：RS485通訊采用有線連接的方式，逆變器手拉手連接通過鏈接最后一臺逆變器接入數據采集器內，然后通過無線網絡將逆變器數據傳輸?shù)奖O(jiān)控平臺。

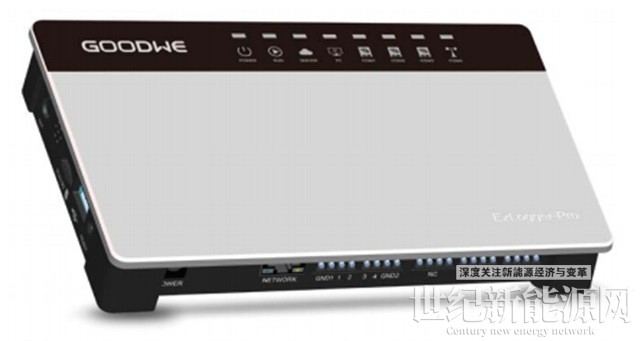

固德威Ezlogger Pro
主要參數：通訊距離：1200m；傳輸速率：9600bps/s；使用協議：modbus RTU
應用場景：項目容量較大、逆變器數量多且較集中；需要參與控制的特殊應用場景，比如功率控制、防逆流等。
優勢：通訊穩定，抗干擾能力強；可實現控制功能；與第三方通訊友好。
劣勢：需要使用數據采集器；需要布線；通訊距離1200m。

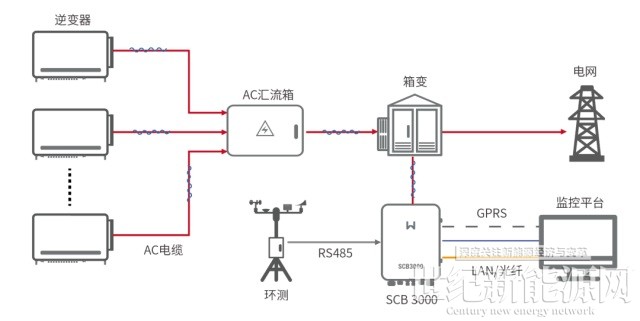

2.6 PLC通訊
通訊方式介紹：采用電力線載波通訊，利用已有的電力線路作為傳輸媒介，實現數據傳遞和信息交換。應用電力線通信方式發送數據時，發送器先將數據調制到一個高頻載波上，再經過功率放大后通過耦合電路耦合到電力線上，最終經過調制解調恢復成可識別的數據。

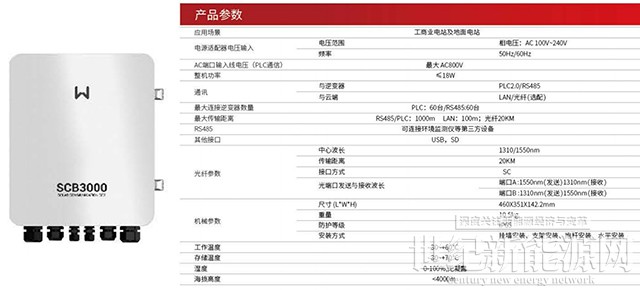

SCB3000技術參數
主要參數：通訊距離：1000m；傳輸速率：100kbps/s頻段：寬帶0.7-2.9MHz；使用協議：modbus RTU
適用場景：項目容量大、逆變器數量多、且使用升壓的場景或低壓無負載的情況。
優勢：不需額外布通訊線；通訊穩定。
劣勢：不能帶負載使用；需要增加調制解調設備；通訊距離2000m。
03
總結
—

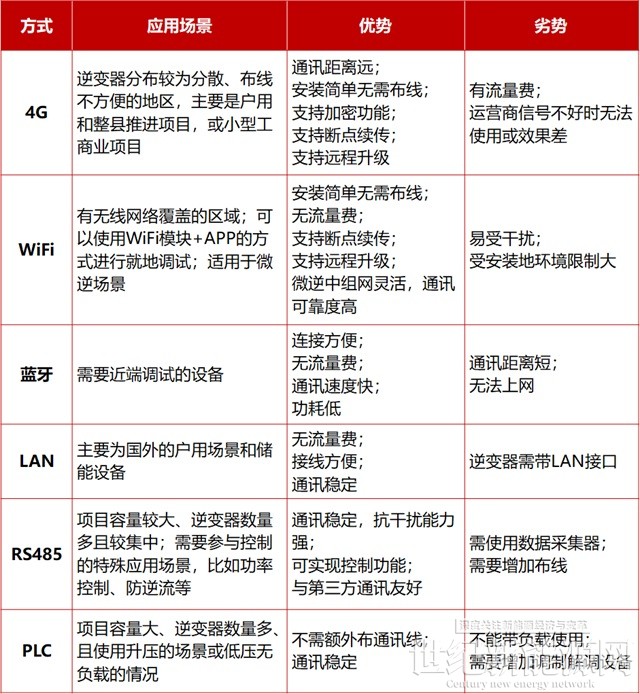

逆變器通訊特性匯總：
以上是逆變器各種通訊方式的匯總，可以根據不同的應用場景和需求點選擇最合適的通信方式，在多種通信、控制方式下，構建能源互聯的平臺，提升電力系統平衡能力，支撐新能源快速發展和高效利用，支撐源網荷儲協同控制，助力新型電力系統的構建。
