每個行業都有自己的“黑話”，對照以下詞匯來測一測你對光伏行業的了解程度吧~
1?
逆變器相關參數
額定輸出電壓：在規定的輸入電源條件下，輸出額定電流時，逆變器應輸出的額定電壓值。（電壓波動范圍：：單相 220V±5%，三相 380±5%。）
額定輸出電流：表示在規定的負載功率因數范圍內逆變器的額定輸出電流。有些逆變器產品給出的是額定輸出容量，其單位以VA或KVA表示。逆變器的額定容量是當輸出功率因數為1（即純阻性負載）時，額定輸出電壓與額定輸出電流的乘積。
啟動電壓：常規逆變器均為直流供電，每天太陽升起，組串電壓會逐漸抬升，當組串電壓超過啟動電壓值時逆變器啟動并開始工作，啟動電壓越低啟動越早發電時間越長。
（逆變器啟動前，組件沒有工作，處于開路狀態，電壓會比較高，當逆變器啟動后，組件處于工作狀態，電壓會降低，為防止逆變器多次重復啟動，因此逆變器的啟動電壓要比最低工作電壓高一些。）
最大輸入電壓：逆變器能夠承受的輸入電壓上限，與組串的最高開路電壓匹配，要求在極限最低溫度時，組串的最高開路電壓不能超過最大直流輸入電壓。
MPPT——最大功率點追蹤（Maximum Power Point Tracking）：是逆變器的一個核心功能，該功能會追蹤當前情況下組件的最大發電功率點，這個過程就叫MPPT。在實際上MPPT是在追蹤電壓，只有工作在最合適的電壓下，才能實現輸出功率最大。
MPPT工作電壓范圍：即MPPT可有效追蹤的組件變化電壓的范圍。只要在這個范圍內，逆變器都可以正常工作，電壓范圍越寬，說明逆變器的適用性越強。
MPPT數量：逆變器MPPT的數量，每路MPPT可單獨進行最大功率追蹤，相同MPPT下也可存在多路組串接入。
（從解決失配的問題角度來說，MPPT數量越多越有利；從穩定性和效率上來說，MPPT的數量越少越好，因為MPPT數量越多系統成本越高，穩定性越差，損耗越多。因此需要結合實際地形需求選擇合適的方案。）
標稱功率：設備的額定功率，設備運行允許的最大值。
功率因數：逆變器輸出功率因數可調，一般默認逆變器輸出純有功功率，即功率因數為1?？筛鶕?jù)實際情況進行設置，調節為 ~1（0.8超前…0.8滯后）。
2?
IP等級
IP等級：防護等級（ Ingress Protection ），在IEC的標準里，針對的是電氣設備外殼對外部的防護，IPXX第一個數字表示防塵；第二個數字表示防水。數字越大表示其防護等級越佳。
例如：IP65中的 6代表完全防止粉塵進入，5代表任何角度低壓噴射無影響。
3?
功率因數

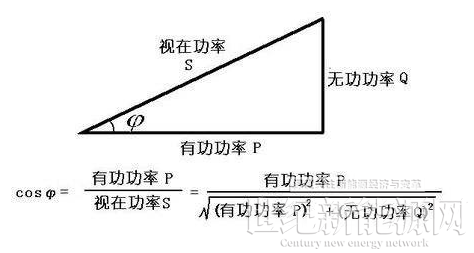

功率因數（Power Factor），簡稱PF：交流電路有功功率P對視在功率S的比值。功率因數反映了電源輸出的視在功率被有效利用的程度。
有功功率（Active Power），簡稱P ：實際發出、消耗的交流電能，是指一個周期內發出或負載消耗的瞬時功率的積分的平均值(或負載電阻所消耗的功率)， P=UI cosθ，單位為瓦（W）、千瓦(kW)。
無功功率（Reactive Power），簡稱Q：無功功率是指在具有電抗的交流電路中，電場或磁場在一周期的一部分時間內從電源吸收能量，另一部分時間則釋放能量，在整個周期內平均功率是零，但能量在電源和電抗元件（電容、電感）之間不停地交換。交換率的最大值即為“無功功率”。單相交流電路中，其值等于電壓有效值、電流有效值和電壓與電流間相位角的正弦三者之積。單位為乏（Var）、千乏（kVar）。
視在功率（apparent power），簡稱S：交流電源所能提供的總功率，等于電流電壓有效值的乘積S=UI，單位為伏安（VA）、千伏安（kVA）。純電阻電路中，視在功率等于有功功率。
P、Q、S之間的關系為 S2=P2+Q2。
4?
AFCI
直流拉弧檢測（Arc-Fault Circuit-Interrupter）：通過識別電路中電弧故障特征信號,在短路或火災發生前主動切斷電源電路的一種保護裝置。
直流拉弧是引發光伏系統故障的常見故障，如果拉弧長時間存在則可能引發火災，所以需要第一時間識別直流拉弧并切斷。
在光伏系統中，接觸不良、絕緣材料老化、接線斷裂、電纜受潮、腐蝕等原因都可能產生直流拉弧。
5?
RSD
組件級快速關斷（Rapid Shutdown），安裝光伏后屋頂存在600~1000V的高壓，一旦屋頂起火，給消防人員滅火和救援造成安全危害。所以要求遇到緊急情況，組件和組件是可以斷開的。
快速關斷的原理：電網斷電，發射器由于失去供電停止維持開通的信號的發送，接收器一段時間接收不到維持開通信號，就啟動關斷功能；電網恢復時，發射器恢復供電，發送開通信號，接收器接收信號后閉合開關，PV直流恢復。
6?
防孤島保護
“孤島效應”指在電網失壓或斷開的情況下，發電設備仍作為孤立電源對負載供電，形成供電孤島這一現象。
《NB/T32004-2018光伏并網逆變器技術規范》要求了逆變器具備防止孤島效應產生的功能，即防孤島保護功能，一旦確認電網失電，都要在2s內將并網逆變器與電網斷開并停止并網發電，而實際逆變器防孤島保護時間會更短，以確保人員及設備安全。
7?
PID
電勢誘導衰減（PotentialInduced Degradation）：大量電荷聚集在電池表面，使電池表面飩化失效，從而導致電池組件的功率下降。
8?
SVG
靜止無功發生器（Static Var Generator），電力系統中SVG是典型的電力電子設備，由三個基本功能模塊構成：檢測模塊、控制運算模塊及補償輸出模塊。其工作原理為由外部CT檢測系統的電流信息，然后經由控制芯片分析出當前的電流信息、如PF、S、Q等。然后由控制器給出補償?shù)尿?qū)動信號，最后由電力電子逆變電路組成的逆變回路發出補償電流。
9?
光伏常見故障術語
上電無反應（不開機）
原理：直流電壓未達到及其啟動電壓。
方案：確認直流開關是否打開，用萬用表測量組串直流電壓。
市電丟失/電網斷電（Unity Loss）
原理：逆變器未檢測到市電電壓。
方案：確認是否斷電、交流側是否出現跳閘電壓異常等故障。
風扇故障（Fan Fault）
原理：外風扇異常。
方案：嘗試用螺絲刀撥轉。
繼電器檢查異常（Relay check failure）
原理：機器繼電器自身問題或零線帶電導致。
方案：萬用表交流檔實測逆變器交流端子處零地電壓（正常應低于30V）。
電網電壓超限（VAC）
原理：機器檢查的市電電壓超過機器安規范圍。
方案：該故障情況較復雜，建議查看逆變器報錯時電壓，并聯系售后。
面板對地絕緣阻抗過低（ISO）
原理：機器檢測PV-對地的阻值小于機器軟件設定的ISO閾值（出廠設定是50KΩ，國家安規要求是33KΩ）。
方案：檢查組件及逆變器的接地是否良好，直流線纜是否存在破皮，線管是否存在積水。
面板電壓過高保護（PV over voltage）
原理：逆變器檢測的直流電壓超過逆變器的最大直流輸入電壓。
方案：實測直流組串電壓是否超出逆變器最大直流輸入電壓。
