70kW旭日坡屋面改建項目典型設計全過程
發布時間:2023-01-19        閱讀量:9180        返回列表        去平臺詳情

建筑與光伏的進一步結合是將光伏系統與建筑材料集成化。一般的建筑物外圍護表面采用涂料、裝飾瓷磚或幕墻玻璃,目的是為了保護和裝飾建筑物。如果用光伏代替部分建材,即用光電建材來做建筑物的屋頂、外墻和窗戶,這樣既可用做建材也可用以發電,可謂物盡其美。目前固德威已經研制出多款光電建材產品用于建筑之上,能享受到綠電的同時也使得建筑外觀更具魅力、更加安全。



針對別墅坡屋面屋頂,固德威光電建材開發出旭日瓦產品,來適應這種對建筑風格要求比較高的場景。既能滿足傳統瓦片防水抗風揭抗沖擊的要求,還具備發電功能,同時不破壞建筑的整體美觀性。





旭日系列應用場景




70kW坡屋頂改建項目

典型設計全過程



項目信息

浙江省 杭州市

金屬瓦坡屋面新建項目

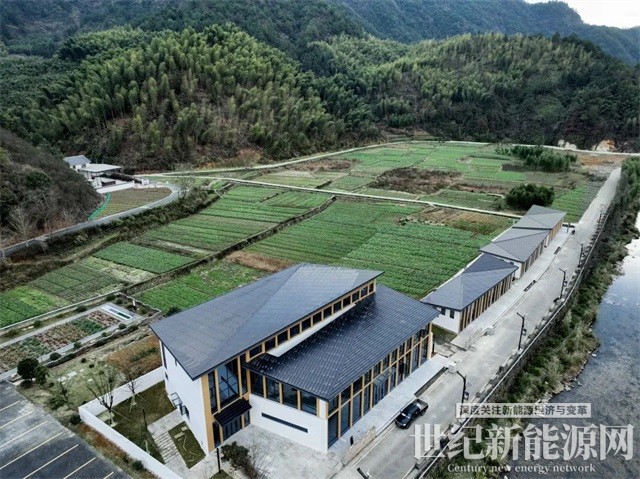

下姜村零碳未來鄉村建設正在如火如荼地展開。其中的鄰里中心項目采用了固德威光電建筑一體化解決方案,助力下姜村早日實現零碳建筑,暢享綠色能源。





一、旭日屋面系統方案設計


本項目為旭日光伏瓦結合金屬瓦屋面,在兼具美觀的同時還為建筑賦能,產生清潔能源。項目屋頂面積540m2,項目屋頂面積較大,為優化方案采用了AB雙款旭日光伏瓦。

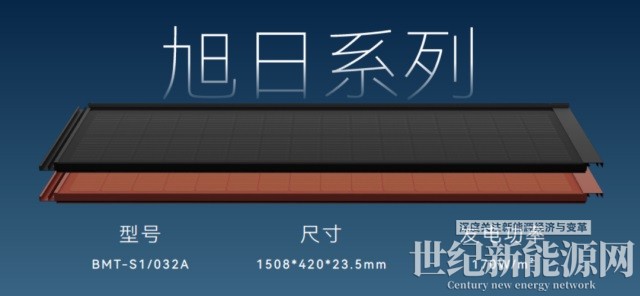

AB款 旭日瓦


考慮到光伏瓦不同于常規組件的平鋪而采用了上下搭接的形式,固德威在保證光伏瓦原有性能的同時轉換了產品的正負極,這種創新型的產品構造不僅使施工更加便捷,還節省了直流線纜的用量。



1  設計理念

零碳生活:為實現人類的清潔發展和可持續發展,通過在生產生活發展低碳經濟,創新低碳技術,改變生活方式,最大限度減少溫室氣體排放,徹底擺脫以往大量生產、大量消費和大量廢棄的運行模式,形成結構優化、循環利用、節能高效的物質循環體系的生活理念。



設計依據



l 《建筑設計防火規范》 GB50016-2014

l 《屋面工程技術規范》 GB50345-2012

l 《坡屋面工程技術規范》 GB50693-2011

l 《江蘇省居住建筑熱環境和節能設計標準》 DGJ32/J 71-2014

l 《建筑用安全玻璃 第2部分:鋼化玻璃》  GB15763.2-2005

l 《建筑用橡膠結構密封墊》 GB/T23661

l 《光伏組件安全鑒定》 IEC61730

l 《屋頂材料火災試驗標準試驗方法》 UL 790

l 《光伏組件接線盒-安全要求和試驗》IEC 62790:2014

l 《光伏發電站接入電力系統的技術規定》 GB/T 19964-2012

l  《光伏發電工程驗收規范》 GB/T 50796-2012


2  產品性能



? 建筑美學:全面適配傳統建材,產品適用于多樣化屋面類型;

?  具有建材屬性:產品獲得建材3C強制認證,具有建材A級防火等級,能達到與建筑同壽命,同時這款產品還獲得了綠色建材列名;

?  結構優勢:結構防水性能強、抗沖擊性能強、抗風揭性能強,能抵御15級大風;

?  電氣優勢:具有光伏雙A級防火,可搭配固德威直流拉弧檢測設備,RSD快速關斷設備,實時防雷保護等等保護屋頂安全;

?  安裝施工便利:產品重量輕,可單人操作,模塊化安裝便捷快速;

?  系統優勢:節能通風屋面系統,并賦能綠色建筑評級;

?  運維便利:更換拆裝便利,固德威能提供專業的能源管理平臺,方便運維。

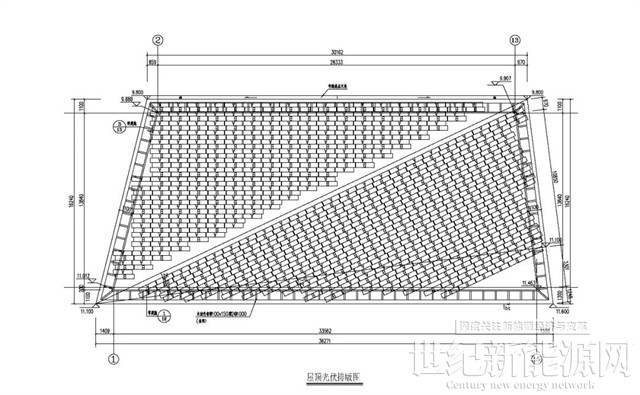

二、旭日瓦產品排布圖

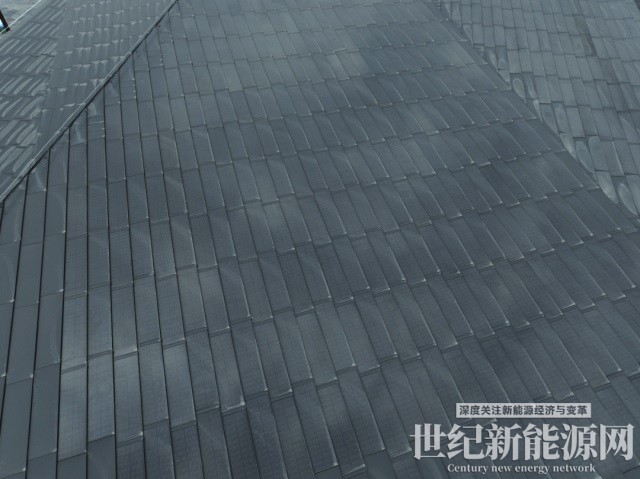

 整個屋面系統光伏利用面積470m2,安裝了779塊92W旭日系列光電建材產品,裝機容量為71.67kWp。




為用戶提供可持續建筑一體化解決方案,進一步助力生態綠色集約化示范項目,為鄉村振興的發展新模式添磚加瓦。



 三、逆變器選擇



光伏并網逆變器選用固德威“中國紅,光伏芯”,固德威現已研發并網及儲能20多個系列光伏逆變器,功率覆蓋0.7-250kW,充分滿足戶用/扶貧/工商業及大型地面電站需求,并大規模銷往全球100多個國家和地區。


考慮屋面朝向問題,本項目使用一臺GW60KS-MT逆變器接入電網,實現自發自用,余電上網。



四、線纜選擇



直流側:PV1-F 1*4mm2

交流側:YJV-0.6/1kV-3×35+1×16mm2



直流線纜多為戶外鋪設,其需要防潮、防曬、防寒、防紫外線的特點,所以選擇光伏認證的專用線纜,線徑為 PV1-F 1*4mm2。



交流線纜用于將逆變器交流側與交流并網柜相連,除了要考慮防潮、防曬、防寒、防紫外線,還要考慮到交流電壓損失和線徑載流量,所以選用線徑3×35+1×16mm2的YJV型線纜。



五、并網的選擇



接入戶用配電房變壓器二次側,最終以電網公司意見為準。

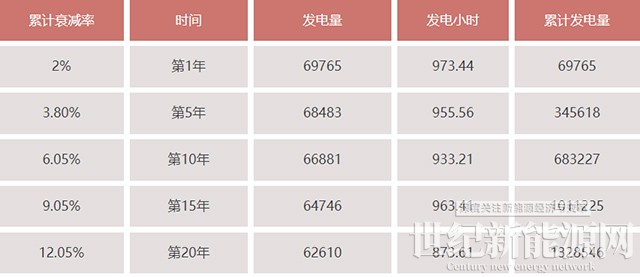

發電量



按照項目所在地峰值日照時數3.69h計算,光伏電站發電系統效率為82%,發電量計算如下:




節能減排

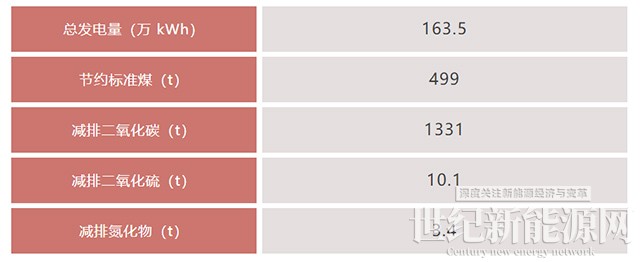

25年總體減排效益如下表所示:




清潔運維


固德威旭日光電建材,使用3.2+3.2mm全鋼雙玻結構,具有良好的抗腐蝕性及自清潔性。無橫邊框設計,確保雨水可以快速地將包括灰塵在內的所有雜物無障礙排出。


不同于常規黏土或石板瓦,旭日瓦平整光滑的表面具有幾乎可忽略不計的吸水率,且玻璃表面使苔蘚和霉菌無孔可入,免去屋面被苔蘚霉菌侵蝕的風險,確保整體屋面系統的穩固完整,光電建材可做到與屋面同壽命。


屋面的清洗主要有以下幾種方式:


●手動清理:


使用硬刷及毛巾來手動刷去屋面的灰塵與苔蘚, 最好在干燥的天氣洗刷,確保雜物不會由于過于潮濕而粘在屋頂?shù)目p隙中。


● 高壓水槍沖洗:


另一種常用的方法是直接使用水槍沖洗, 這是最簡單和直接的清潔方法。但不當使用高壓水槍會使得鍍層提前磨損或被破壞,從而降低光伏瓦面的壽命。


● 自清潔屋面瓦:


自清潔是指自身通過各種方式,移除表面附著的雜質或細菌。自清潔表面的一大需求是能夠疏水,讓物體表面的水滴帶走表面的灰塵,從而達到自清潔的功能,從源頭上解決積塵問題。


固德威是一家以電力電子技術為核心的整體解決方案服務商。光電建材事業部,致力于通過各類光電建材產品及其場景化應用,為用戶提供可持續建筑一體化解決方案,讓每一棟建筑都能成為光電建筑。
