光伏+儲能4大典型系統全解
發布時間:2022-04-27        閱讀量:1769        返回列表        去平臺詳情

隨著各地儲能政策和儲能激勵在國內的推行,光伏從業者已經從談論光伏+系統漸漸開始談論起光儲+系統。本文介紹幾種常見的光儲+系統。

1. 光儲 + 充電樁

隨著光伏儲能系統的應用和電動車的流行,這兩者的結合受到了人們的廣泛關注。

①   戶用光儲+充電樁

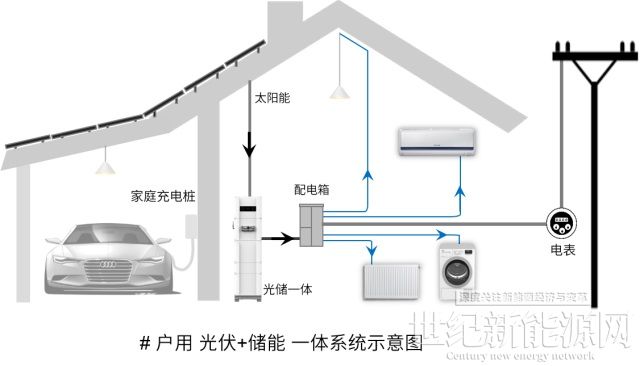

                          戶用光儲系統+充電樁系統圖



工作邏輯:光伏優先給家庭負載使用,若有剩余,連接電動汽車時給汽車充電,未連接汽車時給儲能電池充電。充滿后可賣電給電網,若不允許賣電,也可在手機app上設置不賣電。晚上,儲能電池放電給家庭負載使用。停電時,光伏和電池僅供給離網端負載。

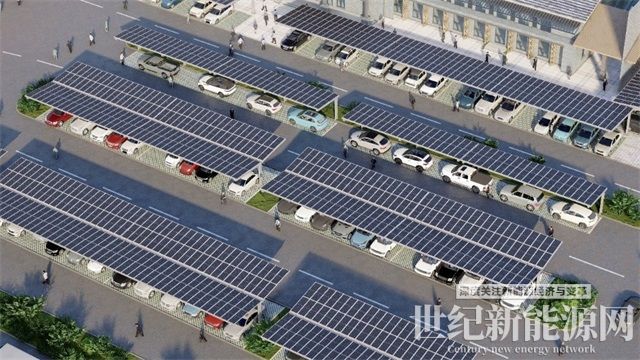

②   光伏車棚




公共的光伏儲能車棚,既滿足了遮風擋雨的車棚屬性,又可以提高光伏自發自用率。在沒有車充電的時候,將光伏發電儲存在電池中,在有需要時電池放電給電動車充電。



2.  光儲 + BIPV

光儲系統和BIPV的結合可以既保持了建筑的美觀及安全,又深度融入綠色電力。

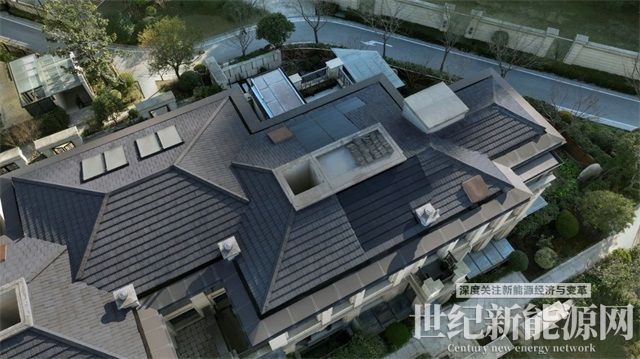

                     蘇州正榮國領旭日瓦別墅建筑光伏一體化項目


該項目屋頂面積108㎡,在南北兩坡共安裝41塊旭日瓦產品,光伏利用面積為3.7kW光伏系統;固德威旭日系列光電建材+GW5048-ESA單相儲能一體機+智慧能源管理平臺——項目采用固德威整體電力解決方案,系統自發自用,并入原配電系統。



3.  光儲 + 社區光伏

社區光伏目前在海外應用較多,如下案例是固德威在美國阿拉巴馬州落地的社區光儲項目。

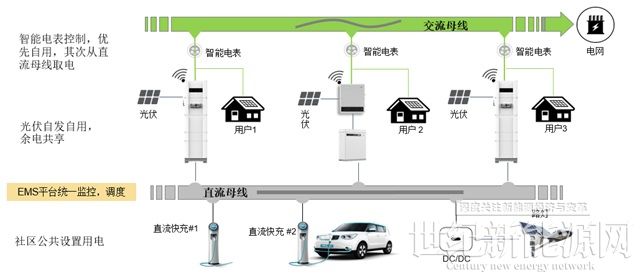

項目有62個家庭參與,共安裝800kWp光伏和1.5MWh電池。各家庭光儲系統優先滿足自用,余電共享(售賣),不足部分通過直流母線取電。系統由EMS系統統一調度。

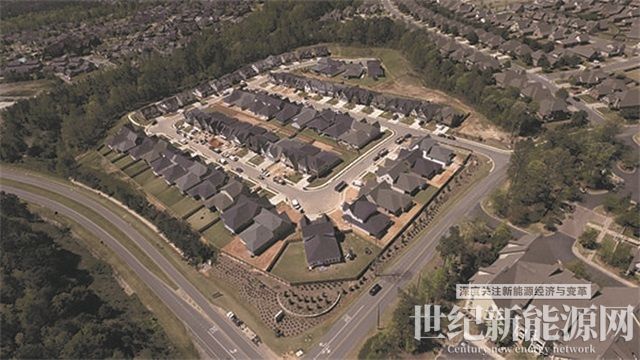

                  美國阿拉巴馬州社區光伏項目實例



4.  光儲 + 整縣推進

   如火如荼進行中的整縣推進也不僅僅是光伏賣電的模式,越來越多的省份要求整縣推進中加入儲能。如在公交總站,學校,政府機關等屋頂多且用電量高的場景。

   如下案例所示為給公交總站設計的光儲解決方案。系統中包括光伏組件,并網逆變器,交流耦合逆變器,電池,EMS系統等,可有效減少電網用電,負載削尖,保證用電安全。

   工作邏輯為光伏系統供應日間大巴充電、辦公室用電,剩余部分電池充電,不足部分由電網補充??芍С蛛妱哟蟀涂斐洹M黹g,電池給大巴充電(慢充),不足部分電網補充。EMS統一監控充電樁、光儲系統、電網狀況,并結合大巴出行時間表統一調配電量。特殊情況下,ATS切換成離網供電,保證站點控制系統以及安全設施的正常供電。



                           公交總站光儲解決方案


除了以上光儲+系統,還有如光儲+微網,光儲+直流建筑,光儲+陽光房等應用場景。光儲+系統可能將成為國內光伏新的增長點,讓我們拭目以待吧。
