保姆級教程,組串式逆變器運維指導方案
發布時間:2022-04-08        閱讀量:2334        返回列表        去平臺詳情
 隨著組串式逆變器在工商業屋頂?shù)膹V泛使用,以及在大型地面電站項目中的使用,組串式逆變器的市場占有率將越來越高。逆變器作為光伏系統中的核心設備,需要重點關注保障其健康、穩定地運行。



在不同的使用場景、安裝環境及客戶類型條件下,需要有一套合理的逆變器運維制度及運檢計劃作為逆變器可靠運行和保障發電收益的基礎,同樣也是預防運維安全事故。



1 | 逆變器的啟停



由于組串式逆變器的直流側輸入電壓一般為1100V或1500V的高壓,交流側為380V-800V電壓輸出,逆變器的啟停操作需要有合理的操作流程才能延長逆變器的使用壽命和對系統的影響,從而保證運維人員的安全。



1、逆變器的啟動

① 將交流側的斷路器撥至“ON”位置;

② 將逆變器的直流開關撥至“ON”位置。



2、逆變器的停機

① 將交流側的斷路器撥至“OFF”位置;

② 將逆變器的直流開關撥至“OFF”位置。



當前組串式逆變器為無斷路器設計,多采用交流接觸器作為交流側輸出開關,所以逆變器的啟動及停機接觸器的操作需要在逆變器相應的設置軟件中進行。例如固德威逆變器需在Solar Go軟件上進行交流側接觸器的分?jǐn)嗖僮鳌?/p>









逆變器啟停的操作順序需嚴格遵守,在常規1100V至1500V的電壓下,錯誤的逆變器操作順序,可能會導致逆變器損壞。



2 | 檢修的操作順序



在工商業項目及大地面項目中,逆變器的檢修要與光伏系統交流側斷路器進行配合操作,確保系統交流側斷路器檢修及逆變器本體檢修時,設備不帶電,保證檢修人員安全。



1、逆變器的檢修操作順序

逆變器本體檢修斷電時,需先進行逆變器的停機工作,軟件操作斷開交流側接觸器,分?jǐn)嘟涣鱾?cè)開關后,需操作斷開上一級的斷路器。



檢修完成送電時,需先操作上一級斷路器合閘,再進行逆變器的啟動操作。



2、系統交流側斷路器檢修操作順序

若要檢修系統上一級的斷路器,需確保斷路器的上下端均已斷電,無逆變器送電且斷路器上端不帶電。



逆變器的檢修操作與電氣倒閘操作相同,需注意的是在斷電檢修期間,需懸掛“有人工作,禁止合閘”的標示牌,防止人員誤操作造成檢修事故。



3 | 逆變器運維關注重點

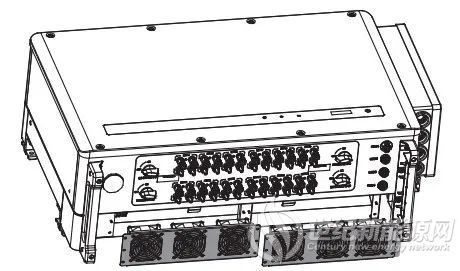

組串式逆變器整體性的集成性更強、防護等級更高,對于運營單位,逆變器本體基本為免維護狀態,運維單位在針對逆變器運維時需多關注散熱風扇、直流開關及電氣連接線的運行狀態。

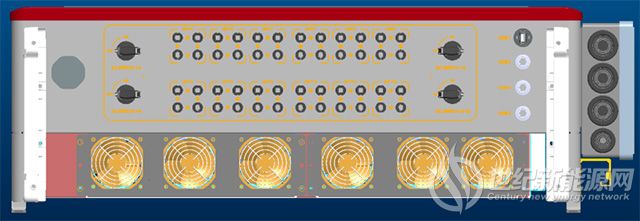

1、風扇的運維

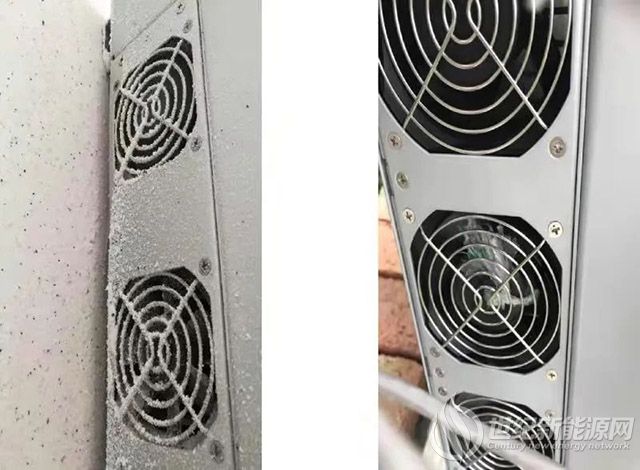

由于逆變器安裝環境多樣復雜且環境惡劣,容易受到季節性的影響,例如春季的柳絮和秋冬季的風沙等,逆變器散熱是運維需要關注的重點,逆變器良好的散熱能力可以降低逆變器故障頻率,并且保障功率的穩定輸出。





 逆變器風扇在運維時需要先將逆變器停機;停機后等待5分鐘,將內部電容器件的電壓釋放完畢且風扇停轉后才可進行風扇的拆卸工作;拆卸的風扇需使用軟毛刷、布料或壓縮空氣進行清理;安裝風扇時需保證螺絲鎖緊,以防運轉時產生振動。






 2、直流開關的運維

一般情況下直流開關是免維護的,但由于逆變器長期在戶外運行,受到環境溫度及內部溫度影響,設備可能會存在老化和機械運行受限的情況,因此在運維期間,需周期性制定運維計劃。對于直流開關,建議每年在逆變器停機后,連續操作直流開關10次,這樣可以起到清理操作機構的作用且能延長直流開關使用壽命。



3、電氣連接線運維

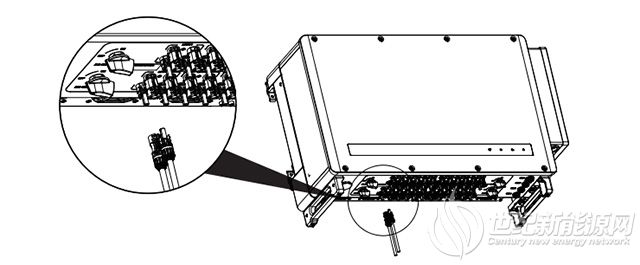

逆變器組串的直流電纜采用直流接線插頭插接,受到施工人員的責任心和電氣布線的合理裕量等影響,長期運行時受到熱脹冷縮及風吹影響,容易出現直流電纜松動和脫落的情況,需及時運維修復直流組串電纜;其次組串式逆變器未使用的組串端口需逐一檢查防水蓋是否處于封閉狀態,防止?jié)駳庥啥丝谶M入機器內部,影響機器內部絕緣。最后需要檢查逆變器的接地電纜是否有生銹或接頭脫落的情況,防止逆變器殼體帶電影響運維安全。




4、逆變器檢修重點

a.  當逆變器并網運行,系統發生擾動后,逆變器將自動解列,在系統電壓、頻率未恢復到正常范圍之前,逆變器不允許并網;

b.  逆變器運行時各指示燈狀態正常,控制面板無故障報警信息;

c.  檢查逆變器運行正常無異響、無異味;

d.  檢查逆變器運行中各參數規定范圍內,重點檢查直流電壓、直流電流、直流功率、交流電壓、交流電流、頻率、發電功率、日發電量、累計發電量等參數;

e.  檢查逆變器各電氣連接部分正常,無發熱,無放電現象;

f.  逆變器是否安裝牢固。



4 | 逆變器的備品備件貯備

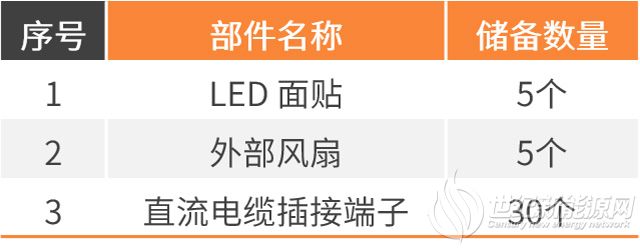

 組串式逆變器整體集成性強,內部功率板、控制板、通訊板、輸出板等內部集成電路板塊、內部元器件建議在質保期內及質保期外由廠家提供專業的檢查及維修。針對電站持有方或運維承包方,需儲備一定量的常用備品備件,以便快速修復常見的運行故障,同時為了項目的快速消缺投運,建議儲備一定數量的整機備件。常用的備品備件以3MW項目為例,建議按下表數量儲備:






5 | 逆變器的運維計劃

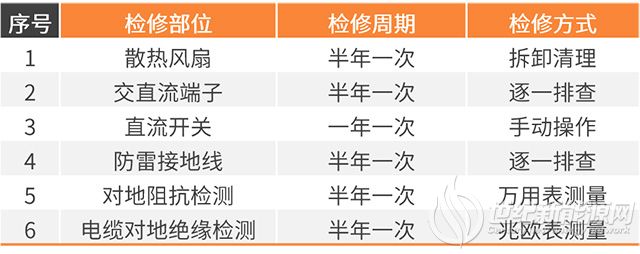

整個光伏系統的設備運維都需要制定周期性的運維計劃,運維計劃的制定可以參考設備的運行操作次數、季節變化、溫度變化、運行環境等因素合理制定系統的檢修內容、周期及檢修方式。對于逆變器的運檢計劃建議每半年進行一次運維,逆變器運維的重點部位及周期建議如下表:






逆變器的運維計劃可根據運維單位人員的專業程度和項目建設的質量把控進行相應的動態調整,但應確保光伏系統及逆變器的良好運行狀態。



一個光伏電站的建設周期僅為半年,但在系統運行的整個生命周期內,如何確保電站良好的運行及保障項目收益,需要有合理有序的運維計劃與正確規范的操作流程。作為一套整體的光伏系統,不止逆變器需要知道專業的運維,包括支架、組件、電氣設備等都要有合理專業的運維管理流程,才能保障系統健康運行。
