2018年光伏系統非典型故障top10及其處理
發布時間:2019-01-21        閱讀量:1472        返回列表        去平臺詳情
 前言

年底了,您的光伏電站一直穩定運行嗎?一年發了多少電?補貼全拿到了嗎?(扎心三問);小固作為您的電站顧問,提醒大家關注電站健康狀況,如發現問題及時聯系售后妥善處理;這里小固把18年四季度現場服務遇到的電站故障做了一個匯總分享給客戶,希望在安裝、運維上加以重視。

?

問題一:機器報VAC(電網電壓超限)

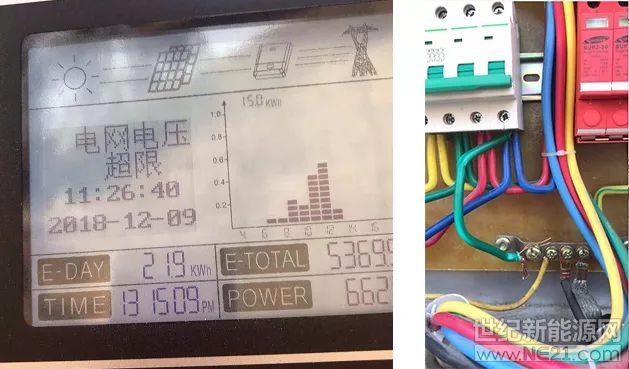

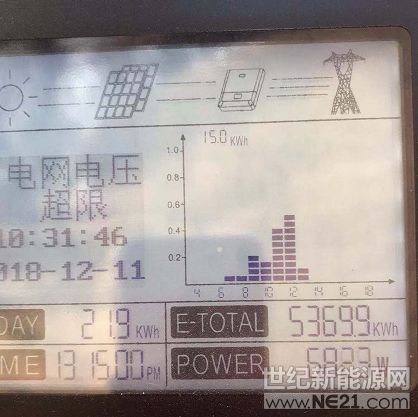

案例一:山東地區一臺10kW逆變器報電網電壓超限故障



處理結果:現場發現逆變器側沒有接地,實測零地電壓為5.8~9.0V,把配電箱里的接地排進行接地處理,測得零地電壓維持在0.001V,機器重啟正常。

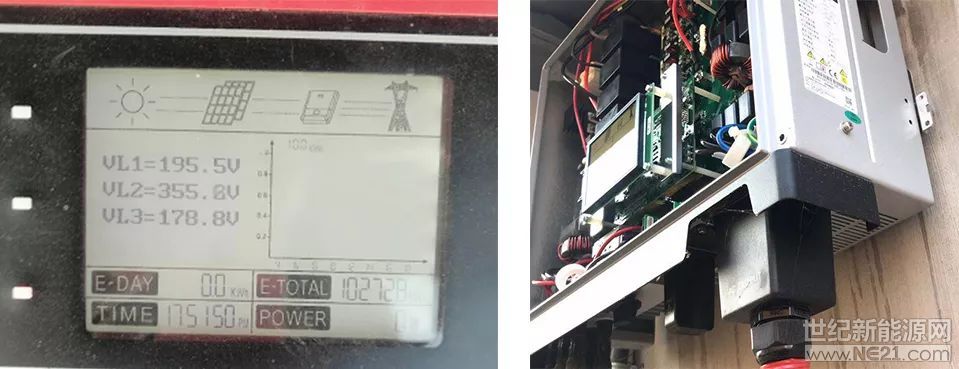

案例二:廣東茂名一臺10kW機器報電網電壓超限




處理結果:機器顯示的電網電壓跟實測不符,判斷控制板損壞,現場進行更換。




小固解讀:在一些弱電網地區報電網電壓超限需要對安規電壓范圍進行調節,安規沒有問題的情況下檢查交流接線。



問題二:機器報ISO(對地絕緣阻抗過低)

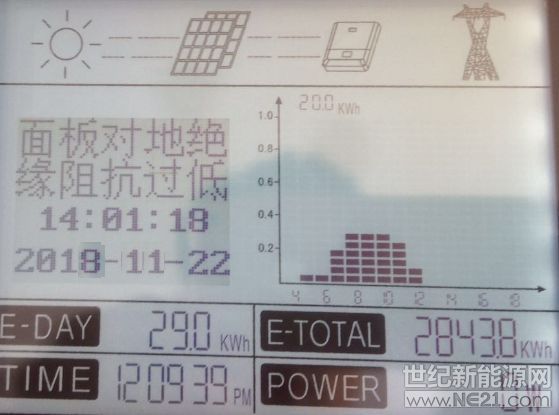

案例三:江蘇揚州2臺25kW逆變器,逆變器均報對地絕緣阻抗過低故障

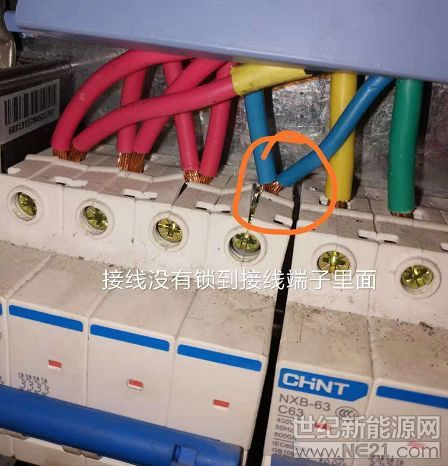

處理結果:現場經過排查,發現交流側零線接線存在虛接情況,并且1個空開控制2臺逆變器。做好整改后重新接好后開逆變器正常工作。




案例四:廣西壯族自治區一臺 GW5000D-NS的逆變器報對地絕緣阻抗過低故障

處理結果:現場排查發現有一串組件的PV對地電壓異常,組件側有漏電,對該組串重新做了接線,機器運行正常。

小固解讀: 對地絕緣阻抗過低首先得排查出是交流還是直流問題,直流具體是哪一串引起的報錯。


問題三:漏保跳閘/市電丟失

案例五:安徽蕪湖一臺60kW機器的交流配電箱漏保開關一直跳閘

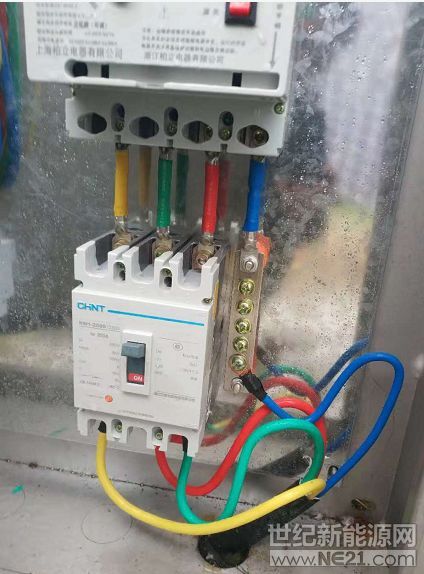

處理結果:漏保檢測值調到300mA,現場下雨,逆變器正常運行,逆變器接地只做了逆變器外殼接地4平方鋁線接到支架,交流未做接地,接地不規范,讓客戶重新做了接地。

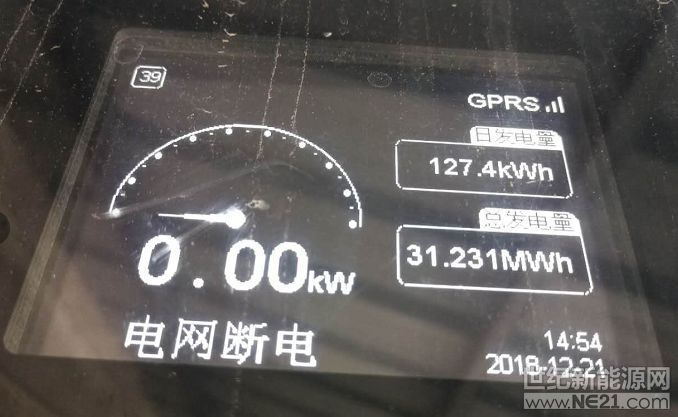

案例六:浙江嘉興一臺50kW逆變器經常報電網斷電



處理結果:現場發現交流匯流箱里的空開又跳了,發現空開規格太?。?3A),且空開還接了別的負載,后面安裝商自行更換空開,去掉接入負載。

小固解讀:市電丟失是最常見的故障,第一時間檢查配電箱的空開是否跳掉,交流接線是否正常。



問題四:殘余電流故障(Ground  I  Failure

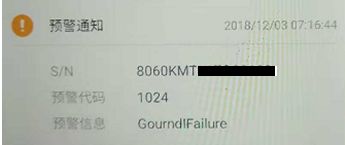

案例七:山東煙臺一臺60kW逆變器經常報Ground I Failure

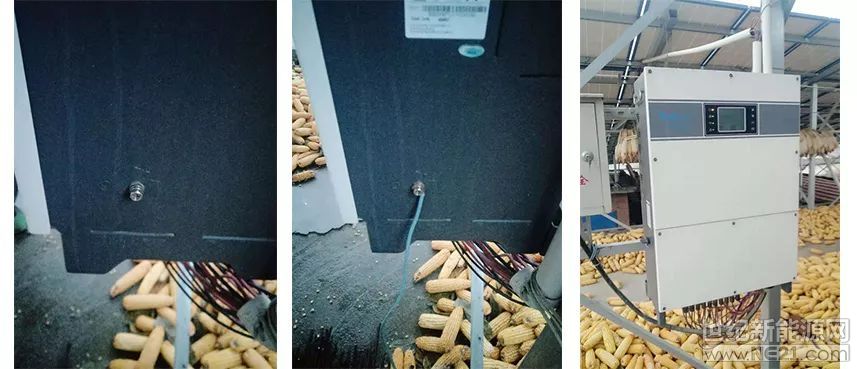

處理結果:現場檢查發現逆變器未接地線,做好外殼接地,逆變器正常工作。

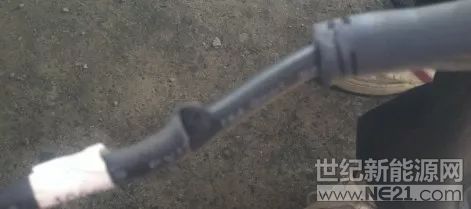

小固解讀:之前小固通過現場排查也發現直流側接線有破皮現象也會導致該故障,對破皮進行絕緣處理后,報錯消失。




問題五:風扇異常報錯

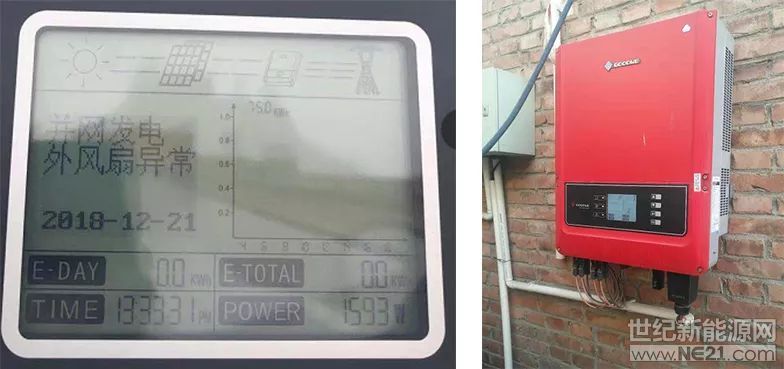

案例八:河北保定一臺25kW逆變器發現逆變器報外部風扇故障



處理結果:現場檢測風扇是否被異物卡住,發現有樹葉卡在風扇里,取出后正常。

小固解讀:風扇的防護等級為IP68,盡管通風口的孔徑非常小了,難免還是有一些樹葉、樹枝落進里面,該故障為警告型故障,逆變器可以正常發電,及時去現場清理出即可。



問題六:發電量低


案例九:陜西商洛一臺60kW逆變器,客戶反饋發電量低于預期

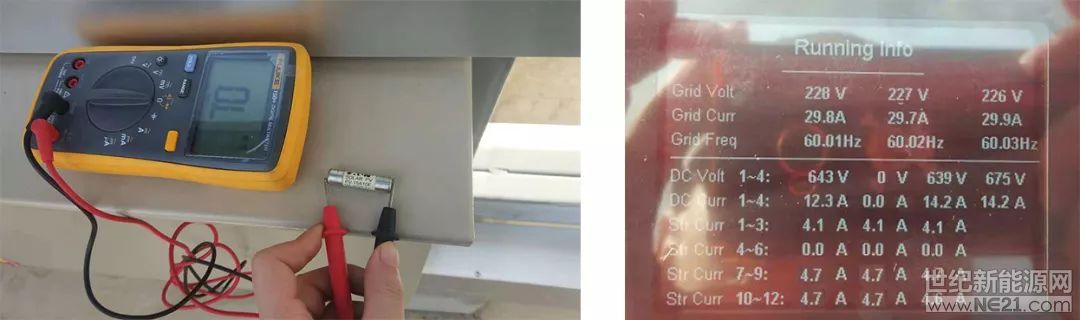

處理結果:現場查看屏幕,發現PV2無電壓,拔開端子用萬用表檢測電壓正常,重新插上,DC開關也處于“ON”狀態,打開逆變器下蓋,測得匯流板出去的電壓值為0,最后測出熔絲處于開路狀態 ,更換保險絲后,逆變器正常工作。



案例十:東北地區一臺5kW逆變器發電量低,PV1電流0.5A

處理結果:現場發現機器有一串PV1組串MC4內芯未卡到位,接觸不良導致,重新做MC4接頭,PV1電流正常,發電量正常。

MC4端子標準壓接方式參照的文章:《如何營造安全、高效電站之端子接線》



案例十一:山東地區客戶反饋100kW電站的發電量低

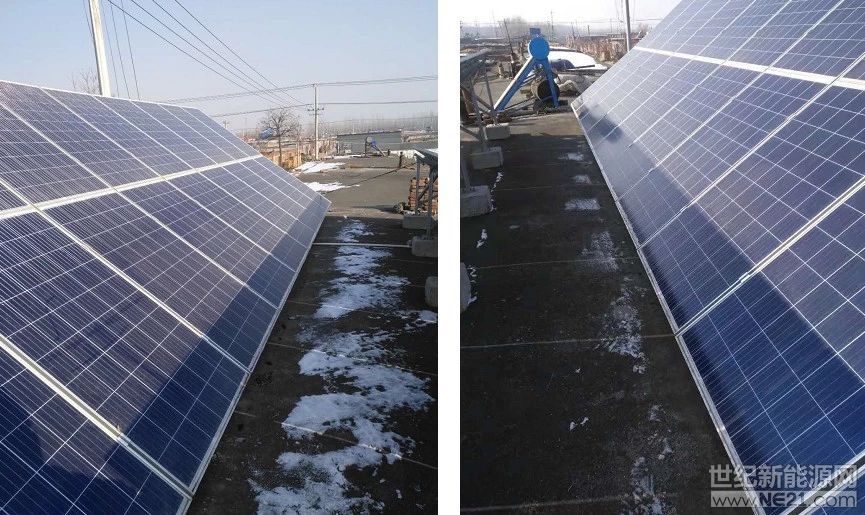

處理結果:現場排查發現是由于組件陰影遮擋造成的,組件前后排設計的距離不夠。下圖是十二點左右拍攝的圖片。





案例十二:山西一個6kW逆變器發電量低

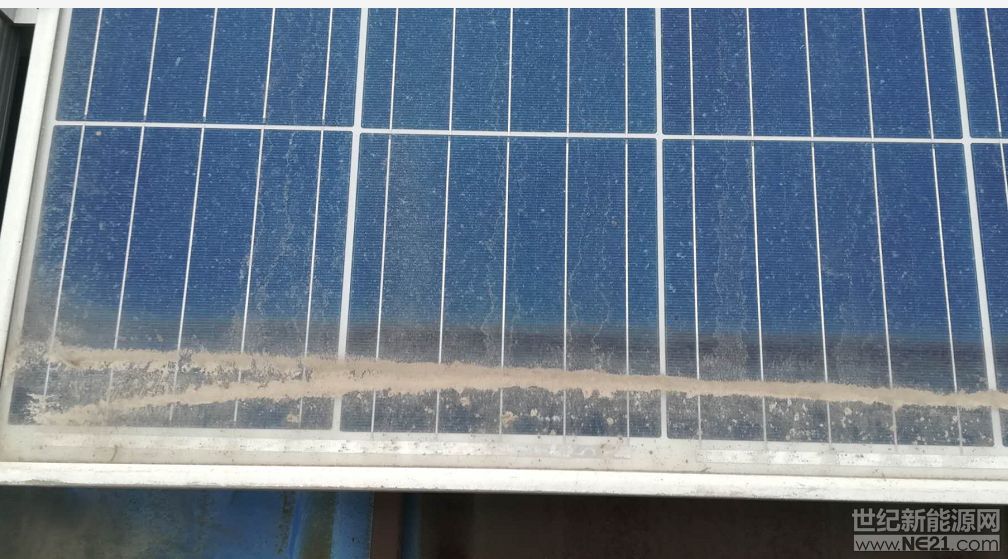

處理結果:現場發現板子的灰塵遮擋比較嚴重,清洗板子不徹底或者根本就沒有管板子。




小固解讀:發現一些項目現場,存在清洗及運維方面的問題,包括運維意識淡薄,清洗不到位等,如上圖,組件由于長時間不清洗或清洗不到位,導致光伏板下端積聚灰層,使光伏板出現內部嚴重黑痕,熱斑,發電量嚴重不足。



問題七:監控離線

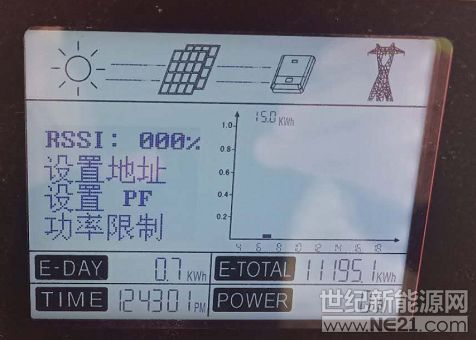

案例十三:浙江一臺逆變器GPRS監控離線



處理結果:重新插拔模塊無果,正常運行機器上拆模塊換上無果,信號強度0。查看數據arm為04,升級為06版本,升級成功后監控在線,信號強度90;觀察近2天,監控?cái)?shù)據未掉線,數據包發送正常。



案例十四:丹東東港市一臺20kW逆變器GPRS離線



處理結果:現場GPRS模塊未接好,重新連接好即可。

小固解讀:目前單機的監控可選WIFI/GPRS/LAN模塊,多臺逆變器可選GPRS/RS485/PLC監控,對于監控離線的情況,首先看監控模塊有沒有接好。



問題八:直流母線電壓過高

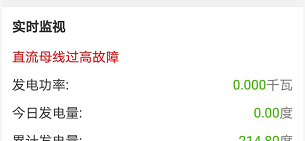

案例十五:直流母線電壓過高



處理結果:逆變器返廠維修,倉庫重新發一臺機器給客戶換上,機器返廠維修后出具維修報告給客戶。

小固解讀:該故障一般需要對逆變器進行一個全面的檢測。



問題九:屏幕有水汽

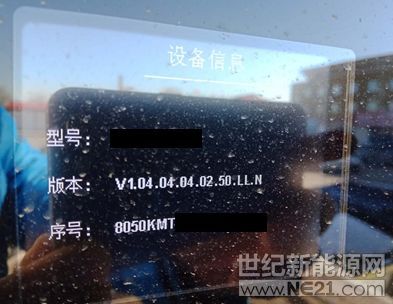

案例十六:逆變器的屏幕上有水汽

處理結果:現場檢查發現逆變器下蓋沒有鎖緊導致有部分水氣進入機艙內部,液化成水,白天溫度高,水又蒸發成水蒸氣,漂浮到機器內部上空,附著在屏幕上,形成水氣。

小固解讀:在安裝完成后,檢測逆變器下蓋、通訊模塊螺絲、交流輸出防水罩有沒有擰緊;如沒有擰緊,會導致逆變器IP等級降低,水汽進入逆變器影響逆變器性能,甚至?xí)霈F(xiàn)安全問題!



問題十:殘余電流自檢異常(GFCI

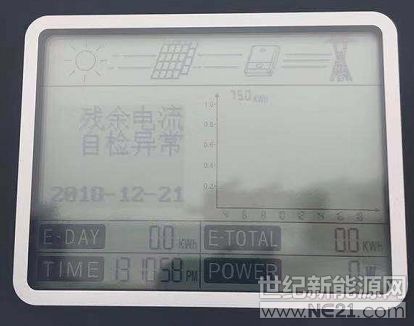

案例十七:無錫宜興一臺50kW報殘余電流自檢異常



處理結果:現場更換控制板,故障沒有解決,重新上傳軟件,故障解決。

小固解讀:該故障一般是由由逆變器本身的硬件或者軟件引起,如有此兩種報錯,直接聯系固德威售后。



總結

小固通過十個故障點,17個現場實際案例分析,通過上述案例真實、客觀展示了近期的一些故障情況及其處理情況,可以看出這些故障來自于組件、逆變器、線纜、配電箱都有,但只要是電站的故障,固德威售后人員都會及時響應、快速處理,如果后續大家對故障分析感興趣,小固可以再給大家?guī)?lái)一期,感謝留言指正。
