在祖國的西部有一片充滿神秘、充滿誘惑的地方，這里是千山之巔，萬水之源，俊俏的山峰、滾滾的江水滋養著牦牛藏羚羊，冰冷的白雪、飄逸的寒霧養育著神圣的宗教。這里是西藏，是人們向往的地方。而獨特的地理地貌，人跡罕至的自然環境，也讓物資，特別是電力難以送到所有地方。一所坐落在峽谷的學校，同樣需要面對這樣子的問題，沒有電，燈不會亮，就沒法讀書，冰箱里的蔬菜會變質，吃飯就成了問題。
如何在電力不穩的高海拔地區，讓孩子們感到溫暖，光伏加儲能是一種理想的方案。
實地勘察學校多類型負載并進行分類，確認重要負載功率及不斷電時間，計算出需要的電池容量。根據學校屋面情況和光照情況，確認組件規格和數量。
由于學校位于峽谷口，同時會有大雪，支架設計需要考慮荷載情況。
項目位于高海拔地區，空氣稀薄會導致電氣絕緣性能下降，需要嚴格選擇合適的電氣產品。
前期勘探需要詳盡，物料進場及安裝爭取一次性完成。
帶著初步的構想，并按照項目建設流程，固德威人轉戰數千里進了藏區。
?
經過現場勘探確認了方案，在這里簡述。
二、項目概述

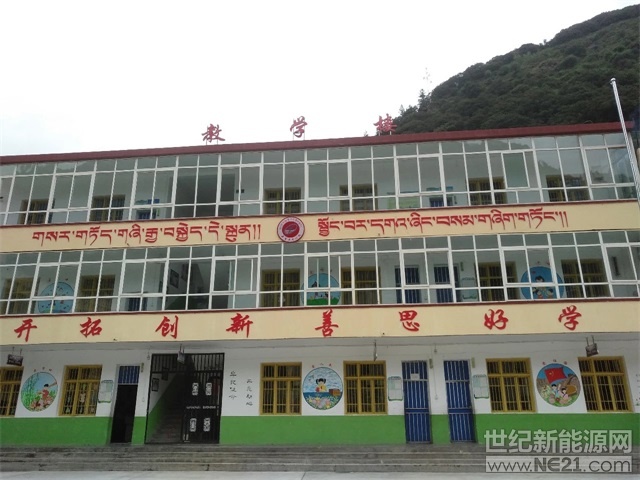

學校共有三幢樓，包括一幢教學樓，一幢宿舍樓和一幢辦公樓。學校和當?shù)卣?、派出所和醫院共用一套110kW的水電站，水電站發出來的電沒有經過變壓器和開關柜直接布線至學校，學校用電采用T接針刺的方法直接從動力線取電。由于冬季水電站發電水平降低，輸出電壓降低至100V，學校負載特別是冰箱用電得不到保障，因此需要一套光伏儲能系統，為重要負載提供電力。

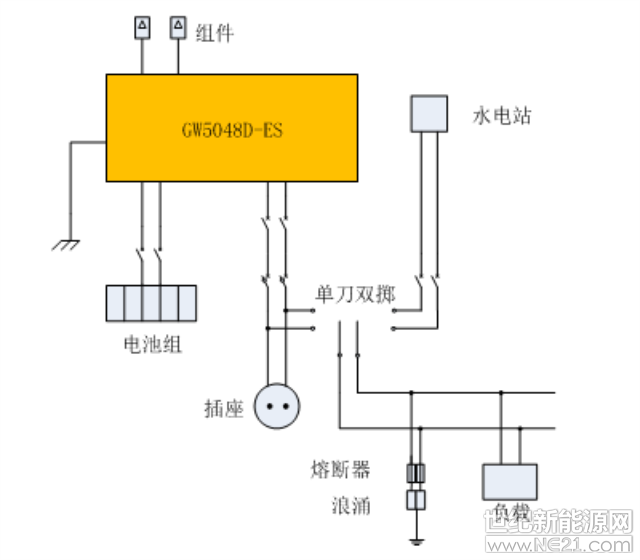

三、光伏儲能系統接線示意
根據現場電力情況和負荷要求，初步配置和接線方案如下：
實地勘察并與學校老師確認溝通負載情況，用于系統容量確認。

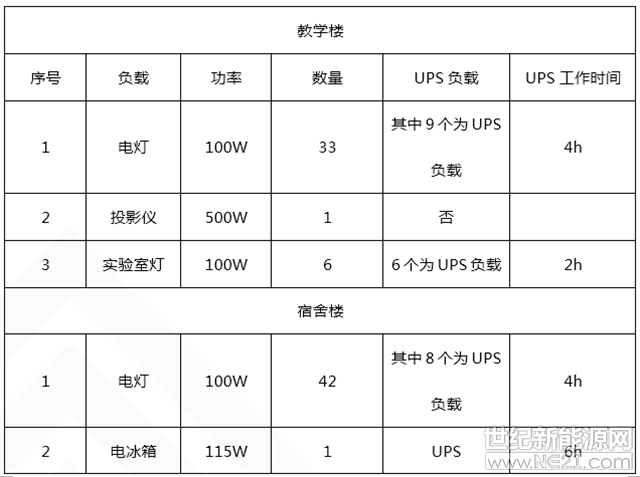

負荷表
電池的容量計算：不間斷供電需要電量8.69kwh，約合180Ah電池，考慮電池放電深度80%和冬季光照條件較差，同時冰箱和部分電燈需要供電，現場采用24塊2V，200Ah的鉛酸電池串聯使用。
組件容量計算：按照惡劣情況下進行核算，確保兩天的不間斷供電，需要約4千瓦的組件，綜合考慮現場的安裝環境，選用16塊275Wp的光伏組件。
四、光伏系統安裝
組件安裝
組件安裝在宿舍樓的樓頂，宿舍樓屋頂實拍和尺寸如下圖：

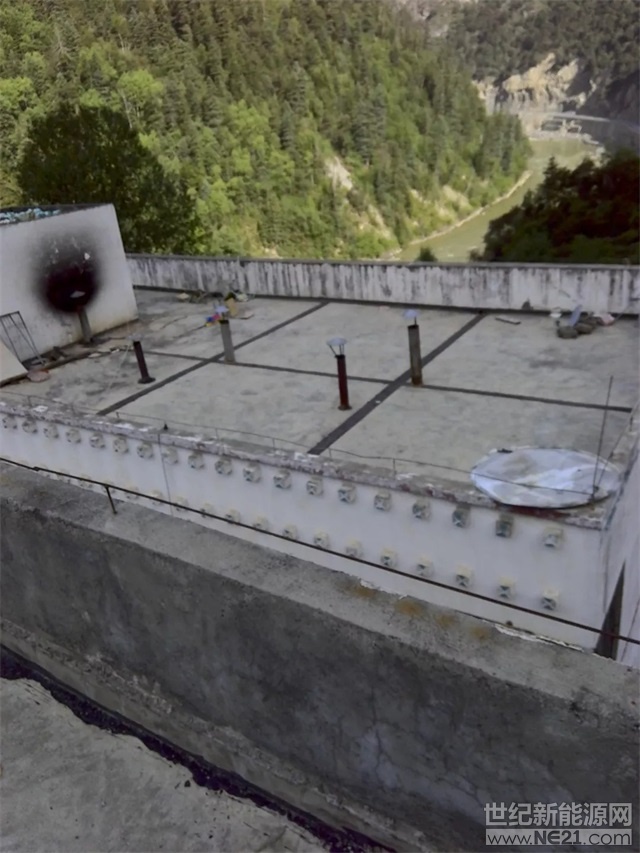

屋頂實拍

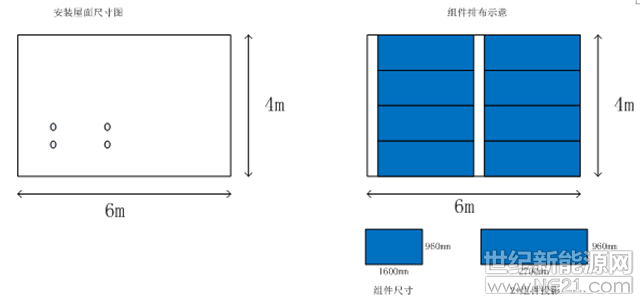

屋頂尺寸和組件排布示意

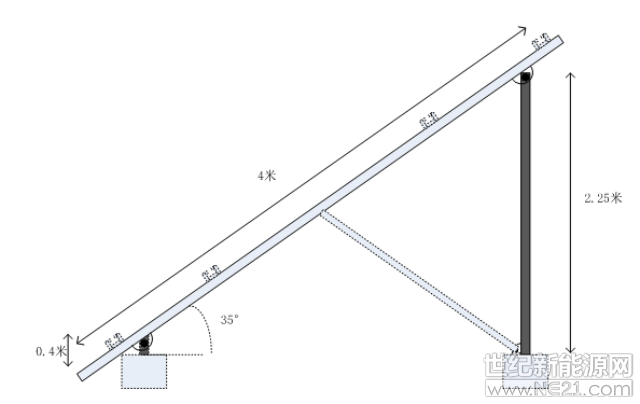

支架安裝示意

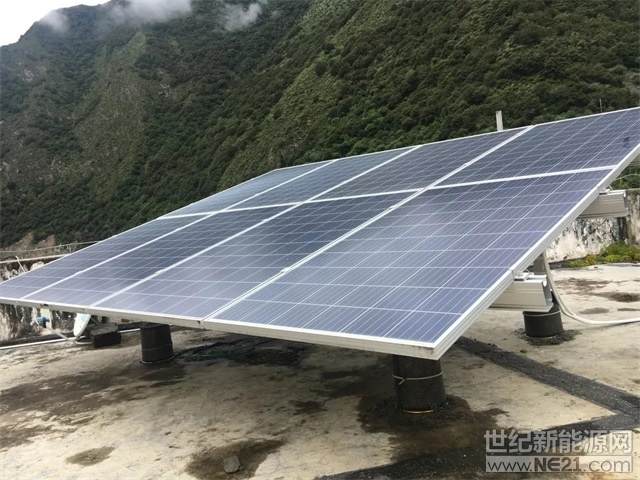

現場安裝完成后組件
逆變器安裝
逆變器采用固德威GW5048D-ES，采用壁掛式安裝在學校儲存蔬菜的房間。

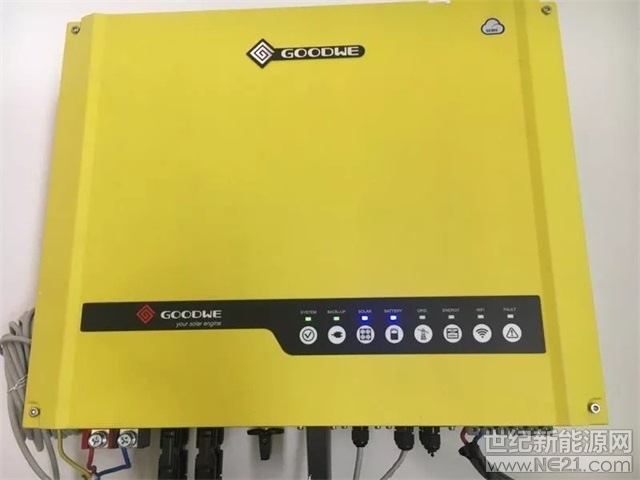

現場雙向儲能逆變器圖片
電池安裝
電池采用鉛酸電池，電池的排布和封裝，考慮現場空間較小同時潮濕，需要帶電池支架安裝；
電池需要確保，小朋友們不能觸及。

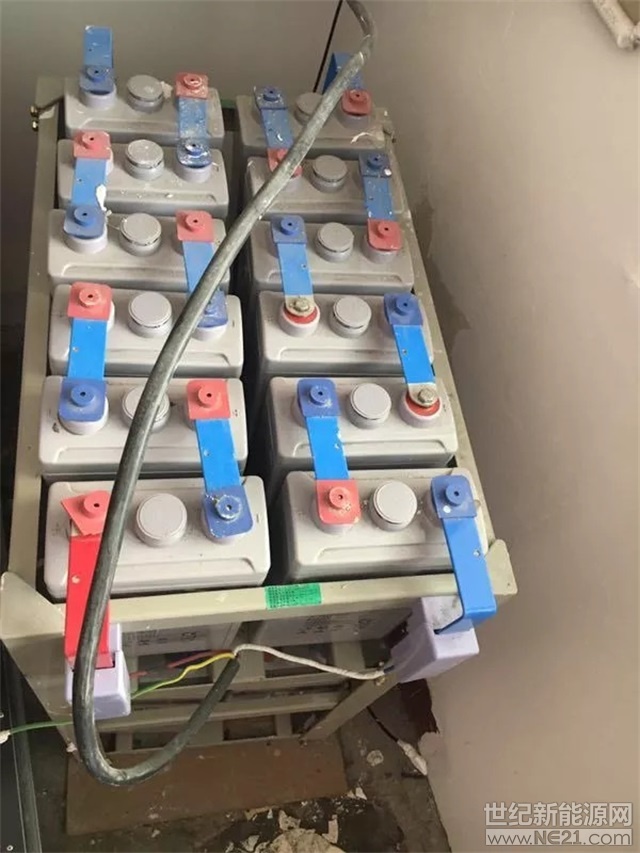

現場儲能電池安裝圖片
配電箱接線圖和安裝
配電箱需要實現的功能為：
水利發電機電能充足時，學校的負載可以全部由水利發電機供電，減少對電池的使用，同時提供轉換開關，以便每隔兩周對電池進行一次充放電，電能直接供給BACK-UP端負載。
水利發電機電能不充足或電能質量達不到要求時，需要實現手動切換重要負載至BACK-UP端口，并確保聯動不會將BACK-UP與ON-GRID連接。
配電箱引出一個插座，用于給對電能要求高的負載供電、做備份緊急電源，同時可以適當減少光伏電的浪費。
安裝蓄電池開關。

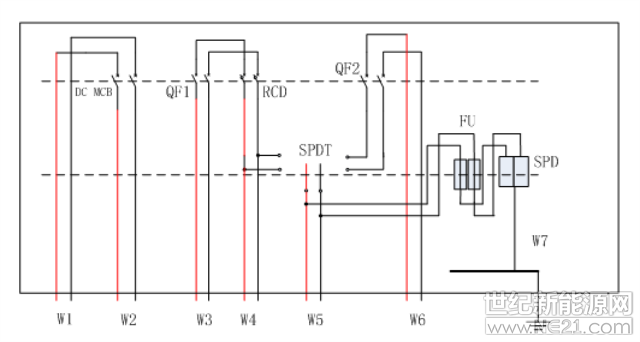

配電箱接線圖
總結
項目安裝完成，經過調試驗收后，持續穩定運行，孩子們不必?fù)?dān)心冬天沒電沒法讀書，也不必?fù)?dān)心沒電吃不到飯?；蛟S這并不能算是一件偉大的事情，卻讓固德威人覺得意義非凡，因為孩子們的微笑是那樣的溫暖。
