15KW戶用光伏系統典型設計全過程
發布時間:2018-02-26        閱讀量:9727        返回列表        去平臺詳情
 前言

在北方許多地區,大屋頂優勢讓戶用光伏系統能夠達到15kW左右。隨著越來越的屋頂資源進入市場,15kW系統迎來大量應用場景。本文從組件排布配置、逆變器信息、線纜、發電量預測及實際項目發電情況等方面,詳細介紹15kW光伏系統設計全過程,進行整體方案分享,歡迎您的閱讀討論。

一、設計過程

1.項目簡介

固德威太陽能學院之前推出的《10kW光伏系統典型設計全過程》&《5KW家用光伏系統典型設計全過程》詳細介紹了項目的接地安裝、配電箱配置方法由于各區域差別較大,這里不做重復介紹。

1.1項目示意圖紙



最大敷設面積

1.2組件選型和安裝配置

考慮到有限的屋頂面積、銀行放款條件以及全壽命周期的收益,越來越多的高效板在屋頂分布式項目中得到應用,此次方案選擇60片300W高效組件,參數如下:

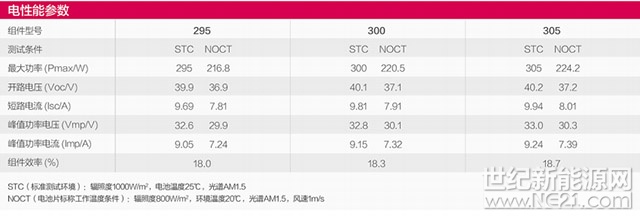

TAB-1 組件參數

考慮到當天氣候水文條件、以及現場的安裝條件,采用類似陽光房的方案將組件抬高,5*4為一個單元,每個單元內組件串聯接入逆變器,組件排布及支架方案如下:



PIC-1 支架示意圖

(1)    每串組件開路電壓和工作電壓在SOC條件下分別約為800V和656V,滿足逆變器安全和最優運行電壓需要;

(2)    每串組件額定功率在SOC下約為6kW,每3串接入一臺逆變器,接入總功率為18kW,滿足逆變器最大額定輸入功率要求;

1.3 逆變器的選擇

新型高效組件的應用給逆變器的性能提出了需求,包括直流側超配和交流側過載能力,GW15KN-DT在考慮實際應用要求后,優化了產品性能,包括結構優化設計、效率提升、過載能力等。



PIC-2 逆變器外觀圖




GW15KN-DT

直流輸入?yún)?shù)

交流輸出參數

最大直流輸入功率(W)

19500

額定交流輸出(W)

15000

最大直流輸入電壓(V)

1000

最大視在功率(W)

16500

最大直流輸入電流(A)

22/11

額定輸出電壓(V)

380

直流啟動電壓(V)

180

最大輸出電流(A)

24

MPPT電壓范圍(V)

200~850

輸出電壓頻率(Hz)

50/60

MPPT路數/每路MPPT輸入路數

2/1

功率因數可調范圍

-0.8~+0.8

 TAB-2 逆變器電氣參數

1.4 線纜的選擇

1)直流側線纜

Ø  直流線纜多為戶外鋪設,需要防潮、防曬、防寒、防紫外線等,因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜,考慮到直流插接件和光伏組件輸出電流,目

Ø  前常用的光伏直流電纜為PV1-F 1*4mm²。

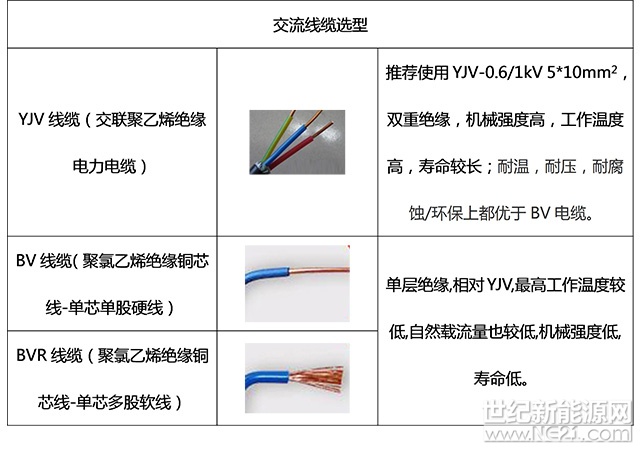

2)交流側線纜

Ø  交流線纜主要用于逆變器交流側至交流匯流箱或交流并網柜,可選用YJV型電纜。長距離鋪設還要考慮到電壓損失和載流量大小,15KW三相機交流線纜推薦使用YJV-5*10mm²。






注:交直流線纜一般都安裝在戶外,一般套PVC管來保護線纜。


二、設計方案圖及清單表

(1)設計方案

(2)材料清單表



序號

商品名稱

技術參數及配置

計量單位

數量

1

太陽能電池板

峰值功率300Wp

60

2

光伏并網逆變器GW15KN-DT

額定交流輸出15kW,最大視在功率16.5kVA

臺

1

3

交流配電箱

含空開、自復式過欠壓開關、熔斷器及浪涌保護器、刀閘)

臺

1

4

支架

與組件配套

若干

5

光伏直流電纜

PV1-F-1*4mm2

100

6

交流線纜

YJV-5*10mm2

100

7

接地線纜

BVR-10mm2

100

8

接地裝置

接50*5mm地扁鋼或φ12圓鋼

1

9

監控方案

GPRS模塊

個

1

10

電表

全額上網模式

單相電表(供電公司提供)

個

1

















三、收益計算

(1)發電量估算

裝機容量18kW,PR=82%,全年發電量估值為1200小時(山東地區),首年發電量為17712kwh。首年衰減為2.5%,25年末最低功率為85%。



年份

功率衰減

年末功率

年發電量(kWh)

累計發電量(kWh)

1

1.00%

99.00%

17712

17712

2

0.58%

98.42%

17534.88

35246.88

3

0.58%

97.83%

17431.56

52678.44

4

0.58%

97.25%

17328.24

70006.68

5

0.58%

96.67%

17224.92

87231.6

6

0.58%

96.08%

17121.6

104353.2

7

0.58%

95.50%

17018.28

121371.48

8

0.58%

94.92%

16914.96

138286.44

9

0.58%

94.33%

16811.64

155098.08

10

0.58%

93.75%

16708.32

171806.4

11

0.58%

93.17%

16605

188411.4

12

0.58%

92.58%

16501.68

204913.08

13

0.58%

92.00%

16398.36

221311.44

14

0.58%

91.42%

16295.04

237606.48

15

0.58%

90.83%

16191.72

253798.2

16

0.58%

90.25%

16088.4

269886.6

17

0.58%

89.67%

15985.08

285871.68

18

0.58%

89.08%

15881.76

301753.44

19

0.58%

88.50%

15778.44

317531.88

20

0.58%

87.92%

15675.12

333207

21

0.58%

87.33%

15571.8

348778.8

22

0.58%

86.75%

15468.48

364247.28

23

0.58%

86.17%

15365.16

379612.44

24

0.58%

85.58%

15261.84

394874.28

25

0.58%

85.00%

15158.52

410032.8



年平均發電量

16401.312



 注:按照25年衰減至85%計算,25年累計發電量超過41萬度電。

(2)實際應用案例

該電站位于河北省滄州市。

峰值并網功率-12151W(12.16)

當日發電量-72kWh(12.16)

結論

15千瓦左右的裝機容量的電站在北方還是比較普遍的,通過典型設計的分享讓用戶對光伏系統的前端設計有了很好的了解,設計的目的就是為了指導施工,讓施工有序,通過施工還可以對設計方案進行驗證,從而高質量的完成電站的建設。
