光伏無人機熱成像巡檢設備 可搭載熱紅外成像相機和可見光成像相機的無人機，采集光伏組件發電運行數據信息，針對光伏電站幅員遼闊，地形起伏等特點，利用圖像處理技術和光伏組件故障檢測技術，自主研發國際最新的圖像處理算法，結合攝影測量技術，實現自動探測組件灰塵、污垢、裂痕、遮擋、發熱等異常情況，通報異常詳情及精確位置信息，是光伏電站高效的、智能化的、組件級巡檢診斷工具。
|
熱成像相機 |
功能說明 |
|
分辨率 |
640x480 |
|
缺陷類型 |
熱斑衰減，電力系統，溫度差，溫度顯示 |
|
檢測模式 |
手持掃描性檢測/無人機掛載檢測 |
|
探測器 |
焦平面陣列 （17μmX17μm） |
|
光譜范圍 |
7.5-13μm |
|
溫度范圍 |
-20--100℃，0--250℃，150--900℃ |
|
工作溫度 |
0-50℃ |
|
幀頻 |
32HZ，VGA幀頻模式可達125HZ |
|
視場角 |
15°X 11°/f=41.5mm ~ 90°X 64°/f=7.7mm |
|
熱靈敏度 |
80mk |
|
精度 |
±2℃或±2% （取最大值） |
|
電源 |
10-48V（不穩定） |
|
接口 |
USB2.0 |
|
視頻格式輸出 |
AV/HDMI |
|
GPS |
通過外部GPS連接/GPS數據在每一幀中可得到整合 |
|
GoPro整合 |
有 |
|
數據存儲 |
eMMC+SD卡/2*32GB |
|
飛行過程中 開始/結束記錄 輻射記錄 視頻記錄 紅外光/可見光切換 |
有 有 有 有 |
|
紅外光實時圖片中的溫度信息（飛行過程中） |
中心點/冷熱點 |
|
飛行后 |
PIConnect軟件的全部功能 |
|
配置 |
PIConnect 電腦軟件 |
|
尺寸 |
46mm x 56mm x 90mm /Ip 67 (NEMA4) |
|
重量 |
320g，加PC控制系統僅380g |
|
集成 |
可搭載大疆 S900 獨立成（無人機熱成像設備） |
|
軟件功能 |
飛行過程，溫度動態顯示（默認顯示最高溫度點，可設置閥值）。 飛行過程，可在自動識別熱斑后，無人機自動懸停。 視頻處理，可自動識別最高溫度點與最低溫度點，并標識。 熱像處理，可自動識別閥值以上的熱斑，并自動標識，可識別短路，可識別最高溫度點，最低溫度點，以及溫度差值（可設置），并自動標識，GPS與檢測時間顯示（便于查詢問題組件位置）。 |
高分辨率熱成像模塊

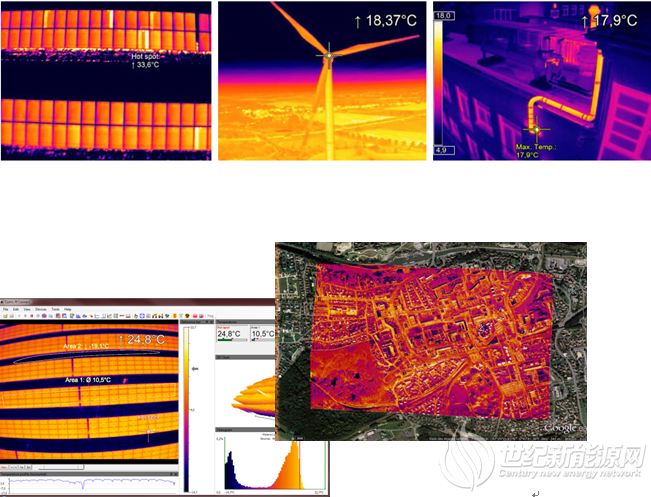

H200光伏無人機檢測設備采用德國原裝（紅外/可視）雙通道熱成像模塊，其高達640x480像素的全輻射紅外檢測模塊可實現32HZ/125HZ的高清熱輻射紅外圖像與同步數據記錄。熱成像模塊配備有紅外與可見光雙圖傳存儲功能，搭配功能強大的熱成像分析軟件可有效幫助后期缺陷分析與定位分析。整套熱成像系統具備GPS定位無人機巡航檢測功能，可在無人情況下完成一整個方陣的檢測與記錄功能?？蓾M足包括光伏電站檢測在內的所有熱輻射檢測功能需求
