光伏無人機檢測設備
----------------H200

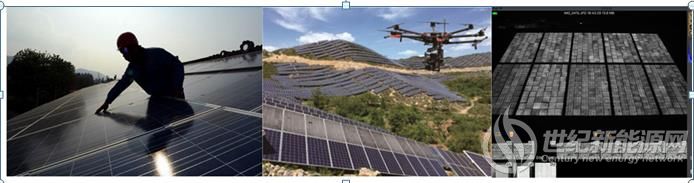

光伏無人機檢測設備 LX-H200 應用于光伏電站的方陣組件EL檢測與熱成像檢測，具備高效便攜，高精度檢測模塊可進行定點或大面積巡檢，多種模式檢測功能，為電站檢測與運維檢測優選設備
高性能無人機系統
H200采用大疆（M600 pro）頂尖無人機，作為全球第一的無人機制造商，DJI無人機具備了更高的飛行穩定性與可靠性，M600 PRO輕量化設計的機身搭載全天候大負載動力系統，并寄出了新一代精準可靠的A3飛行控制系統和LIGHTBRIDGE 2高清數字圖傳。模塊安裝進行避震設計處理保障可靠的飛行表現和操控。內置飛行參數自適應的功能實現不同負載下的參數免調，操作便捷。同時無人機內置穩定模塊，可大幅提升飛行可靠性，有效清除磁干擾的影響并提供厘米及的定位功能。整套系統具備更高的續航檢測安全與穩定性能
高清EL視頻檢測模塊
H200光伏無人機檢測設備搭載全球領先的 EL頻掃相機模塊，其具備光伏組串高清EL視頻掃描功能，可完成單組串12秒的EL檢測速度，搭配萊科斯組串式EL檢測電源模塊，即可實現無人機航拍檢測掃描，也可手持掃描EL，或切換成拍照模式進行高清EL拍照檢測成像，在大棚，屋頂，水面電站其檢測優勢尤為突出，EL視頻檢測模塊可具備多種功能配置切換，滿足光伏電站組件EL內部隱裂缺陷檢測的全部要求。
高分辨率熱成像模塊
H200光伏無人機檢測設備采用德國原裝（紅外/可視）雙通道熱成像模塊，其高達640x480像素的全輻射紅外檢測模塊可實現32HZ/125HZ的高清熱輻射紅外圖像與同步數據記錄。熱成像模塊配備有紅外與可見光雙圖傳存儲功能，搭配功能強大的熱成像分析軟件可有效幫助后期缺陷分析與定位分析。整套熱成像系統具備GPS定位無人機巡航檢測功能，可在無人情況下完成一整個方陣的檢測與記錄功能?？蓾M足包括光伏電站檢測在內的所有熱輻射檢測功能需求
配置參數
|
H200光伏無人機檢測設備功能 |
|
|
主要配置性能 |
功能說明 |
|
記錄儀 |
基于Intel CPU，運行紅外相機和可見光相機，并存儲相應的數據 |
|
熱紅外相機 |
LXPI640 |
|
EL相機 |
D8G |
|
可見光相機 |
200萬像素1080P高速USB攝像頭 |
|
綜合遙控器 |
遙控飛機、云臺、紅外相機和可見光相機攝錄以及實現圖像實施傳輸功能 |
|
無人機 |
大疆 M600 pro |
|
云臺 |
移動式可見光相機與紅外相機共享云臺 |
|
近距離圖傳模塊 |
完成將圖像從云臺無線傳輸?shù)綗o人機的圖傳系統 |
|
飛行時間 |
載荷4Kg時，TB48電池，飛行20分鐘左右，還和溫度等諸多因素相關。 |
|
M600 pro大疆無人機 |
功能說明 |
|
對稱點擊軸距 |
1133mm |
|
外形尺寸 |
1668mm*1518mm*727mm（螺旋槳、機臂、GPS支架均展開、帶起落架）；
|
|
重量 |
10kg（含6塊TB48S電池） |
|
推薦最大起飛重量 |
15.5kg |
|
懸停精度 |
垂直：±0.5m 水平：±1.5m 俯仰軸：300°/s 航向軸：150°/s |
|
最大俯仰角度 |
25° |
|
最大上升速度 |
5m/s |
|
最大下降速度 |
3m/s |
|
最大可承受風速 |
8m/s |
|
最大水平飛行速度 |
65km/h（無風環境） |
|
懸停時間（6塊TB47S電池） |
無負載：32min 負載6kg：16min |
|
最大飛行海拔高度 |
5000m |
|
懸停時間（6塊TB48S電池） |
無負載:38min 負載5.5kg: 18min |
|
綜合續航 |
21min(普通機動，剩余15%電量） |
|
最遠續航里程 |
13km（無風環境） |
|
動力系統 |
動力電機型號：DJI 6010 |
|
螺旋槳型號：DJI 2170R |
|
|
可收放起落架 |
標配 |
|
工作環境溫度 |
-10°C至40°C |
|
衛星定位模塊 |
GPS/GLONASS雙模 |
|
云臺 |
內置功能： 1）內置獨立IMU模塊 2）專用云臺伺服驅動模塊 3）USB接口 4）2.4GHz接收器 工作電流： 1）靜態電流：300mA（@16V） 2）動態電流：600mA（@16V） 工作環境溫度： 1）-15℃~50℃ 重量： 1）2.15 kg 云臺主體： 1）280mm（w）x 370mm（D）x 340mm（H） 負載重量： 1）4.5kg 角度抖動量： 1）±0.02 最大可控轉速： 1）旋轉角度 200°/s 2）俯仰方向 100°/s 3）橫轉方向 30°/s 機械限位范圍： 1)旋轉角度 360° 2)俯仰方向 +270°; -150° 3)橫轉方向 ±110° 可控轉動范圍： 1)旋轉角度 360° 2)俯仰方向 +450°; -135° 3)橫轉方向 ±25° |
|
M600 pro大疆無人機 |
記錄儀技術參數 |
|
電源 |
12-48V |
|
功耗 |
10W |
|
冷卻 |
無風扇設計 |
|
環境溫度 |
0℃~40℃ |
|
相對濕度 |
10%~80%，無凝結 |
|
材料外殼 |
碳纖維和鋁 |
|
CPU |
Intel CPU |
|
操作系統 |
Windows |
|
存儲器 |
64GB emmc ，4GB RAM |
|
接口 |
USB 2.0 ; USB 3.0 以太網，HDMI |
|
控制 |
開始/停止 紅外和可見光記錄，可見光和紅外視頻圖傳切換 |
|
M600 pro大疆無人機 |
可將相機技術參數 |
|
Sensor型號 |
OV2710(多種可選) |
|
分辨率 |
200萬像素 |
|
像素大小 |
3um x 3um |
|
最高像素 |
1920 x 1080 |
|
分辨率和幀率 |
1920 x 1080FHD@30fps,128 x 270@60fps |
|
自帶功能 |
自動曝光控制，自動白平衡，自動增益控制 |
|
鏡頭 |
F=6mm,HFOV=60°（多種可選） |
|
M600 pro大疆無人機 |
遙控器技術參數 |
|
工作頻率 |
2.400Ghz ~ 2.483 Ghz |
|
最大通信距離 |
5km（FCC模式）（無干擾、無阻擋） |
|
等效全向輻射功率（EIRP） |
20 dBm@2.4G |
|
視頻輸出接口 |
HDMI，SDI,USB |
|
移動設備支架 |
平板電腦或手機 |
|
工作功耗 |
9W |
|
工作環境溫度 |
-10~40℃ |
|
平臺設備最大寬度 |
170mm |
|
M600 pro大疆無人機 |
無線圖傳技術參數 |
|
最大通信距離 |
10m |
|
視頻接口 |
HDMI |
|
視頻分辨率 |
支持到180P60HZ常見分辨率 |
|
工作頻率 |
59.4~63.56GHZ |
|
工作環境溫度 |
0~40℃ |
|
最大功耗 |
發射端 1.2W；接收端 2.5W |
|
工作電壓 |
7.4~18V（CAN接口）或5V USB |
|
EL檢測相機 |
功能說明 |
|
產品指標 |
針對光伏檢測優化設備 |
|
組件類型 |
硅晶組件/薄膜組件 CIGS |
|
探測器像素 |
4500像素 |
|
分辨率 |
7850*5360 |
|
檢測模式 |
手持掃描性檢測/無人機掛載檢測/方陣多組件高清檢測 |
|
EL續航 |
3H |
|
EL工作距離 |
1~30m |
|
對焦 |
自動對焦或手動 |
|
空間精度 |
0.1 mm/pixel |
|
空間分辨率 |
1.3 mRad |
|
清晰度 |
4K清晰度 |
|
掃描效率 |
3h / 1MW |
|
拍照效率 |
1min / 1組串(25塊組件) |
|
最大檢測范圍 |
單組件掃描/12組件成像 |
|
視場角 |
45°× 45° |
|
精度 |
1mm |
|
顯示器 |
123萬像素TFT顯示屏 |
|
無線模塊 |
長頻5G無線模塊 |
|
上電方式 |
多組件供電/組串供電/匯流箱供電 |
|
電源搭載 |
1）組串式15kw電源 2）電流 0~1500V 精度±1‰ 3）電壓 0~10A 精度±1% 4) 電流電壓面板設定 5）電流電壓恒定設置，一鍵上電 無需調節 6）重量＜15.5kg 具備程控，恒流，分壓，緩沖，抗逆電流，防靜電，防短路，防過載，防漏電 |
|
紅外測控技術 |
用戶可直接通過實時畫面，掃描組件整體或局部內部缺陷 |
|
紅外成像技術 |
可手持操作或通過萊科斯軟件實現跟多拓展檢測功能 |
|
流視頻輸出 |
USB至PC，HDMI至兼容HDMI顯示器，6000分辨率 |
|
視頻格式輸出 |
MOV |
|
圖片格式輸出 |
JPEG |
|
手柄 |
3軸防抖電動手柄 |
|
操作界面 |
中文/（可選英文） |
|
夜視儀功能 |
有 |
|
搭載設備 |
手機/平板/電腦 |
|
WIFI連接 |
可實現手機/平板無線APP操作 |
|
數據線連接 |
可實現PC操作拓展更多功能 |
|
鋰電池 |
2塊高性能離鋰電池，可持續工作3小時 |
|
使用環境 |
太陽光（＜300輻照度）/夜晚 |
|
尺寸重量 |
13*15*11（cm） ； 1kg |
|
質保 |
2年，可延長質保與第三方保險購置 |
|
熱成像相機 |
功能說明 |
|
分辨率 |
640x480 |
|
缺陷類型 |
熱斑衰減，電力系統，溫度差，溫度顯示 |
|
檢測模式 |
手持掃描性檢測/無人機掛載檢測 |
|
探測器 |
焦平面陣列 （17μmX17μm） |
|
光譜范圍 |
7.5-13μm |
|
溫度范圍 |
-20--100℃，0--250℃，150--900℃ |
|
工作溫度 |
0-50℃ |
|
幀頻 |
32HZ，VGA幀頻模式可達125HZ |
|
視場角 |
15°X 11°/f=41.5mm ~ 90°X 64°/f=7.7mm |
|
熱靈敏度 |
80mk |
|
精度 |
±2℃或±2% （取最大值） |
|
電源 |
10-48V（不穩定） |
|
接口 |
USB2.0 |
|
視頻格式輸出 |
AV/HDMI |
|
GPS |
通過外部GPS連接/GPS數據在每一幀中可得到整合 |
|
GoPro整合 |
有 |
|
數據存儲 |
eMMC+SD卡/2*32GB |
|
飛行過程中 開始/結束記錄 輻射記錄 視頻記錄 紅外光/可見光切換 |
有 有 有 有 |
|
紅外光實時圖片中的溫度信息（飛行過程中） |
中心點/冷熱點 |
|
飛行后 |
PIConnect軟件的全部功能 |
|
配置 |
PIConnect 電腦軟件 |
|
尺寸 |
46mm x 56mm x 90mm /Ip 67 (NEMA4) |
|
重量 |
320g，加PC控制系統僅380g |
|
集成 |
可搭載大疆 S900 獨立成（無人機熱成像設備） |
|
軟件功能 |
飛行過程，溫度動態顯示（默認顯示最高溫度點，可設置閥值）。 飛行過程，可在自動識別熱斑后，無人機自動懸停。 視頻處理，可自動識別最高溫度點與最低溫度點，并標識。 熱像處理，可自動識別閥值以上的熱斑，并自動標識，可識別短路，可識別最高溫度點，最低溫度點，以及溫度差值（可設置），并自動標識，GPS與檢測時間顯示（便于查詢問題組件位置）。 |
