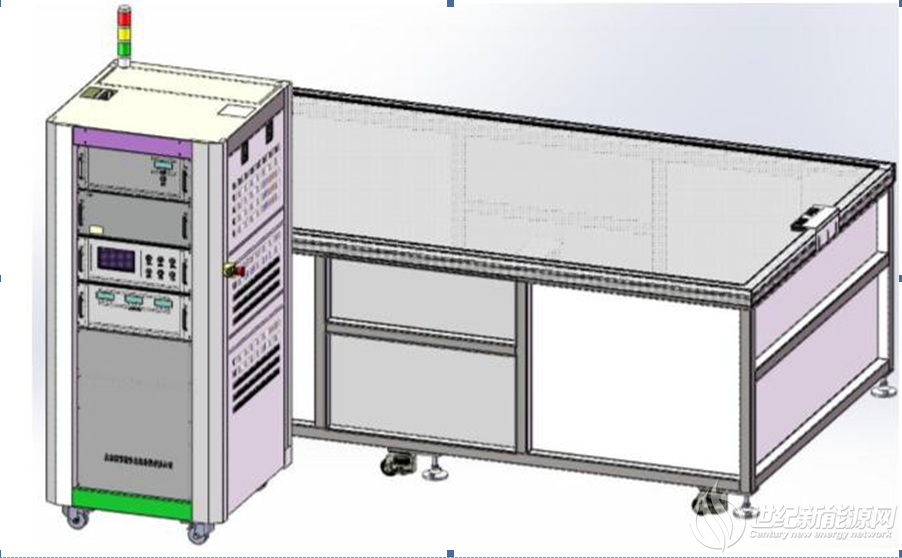

IV-100 太陽電池組件測試儀

一、 主要指標：

1.1 最大可測太陽電池組件尺寸：2200mm*1200mm

1.2 光源：進口長弧脈沖氙燈，最低壽命：10 萬次（150ms），短脈寬工作模式下壽命 更長，持續 10ms 模式下，

平均有效壽命大于 15 萬次；單光源，無氙燈耦合問題

1.3 輻照度范圍：700-1200W/㎡

1.4 光譜范圍：400nm~1100nm （A＋級）

1.5 輻照度長期不穩定性：＜1%（A+級）

1.6 光譜匹配度：0.875~1.125（A+級）

1.7 輻照度不均勻度：＜1%（A+級） 計算公式：【(Iscmax-Iscmin) / (Iscmax+Iscmin)×100%】

1.8 重復性精度：同塊太陽電池組件連續測試 40 次≤0.15% STC 條件下，同塊太陽電池組件連續測試 100 次＜0.3% 計算公式：【(Iscmax-Iscmin) / (Iscmax+Iscmin)×100%】

1.9 智能負載技術：除默認 （常規） 的 Isc→Voc 和 Voc→Isc 負載模式，更配置了三 段式【ModGen】、三段式

+臺階式【ModDragonBack】、雙掃描式【磁滯】三種智能負載技術 1.10 入射角度：漫反射

1.11 量程檔位：電壓 5V ~ 30V ~ 60V ~ 150V

電流 3A ~ 6A ~ 12A ~ 20A（軟件選擇） 1.12 測量誤差：電壓 ≤0.2%

電流 ≤0.2%

1.13 采樣點數：2000（與采樣時間有關）

1.14 采集卡位數：16bit

1.15 測試分辨率：電壓：0.003%，電流：0.003%

1.16 脈沖寬度：1000W/m2 輻照度條件下，可滿足 10-150ms，間隔 1ms 可調

1.17 工作方式：單次閃光自動測 I-V 曲線、P-V 曲線及輻照度線

1.18 外形尺寸：燈箱尺寸：2500mm*1500mm*950±50mm

設備尺寸：800mm*750mm*1700mm

1.19 標準配置：測試平臺+測試軟件+紅外測溫探頭（不含自動化傳輸部分）贈送：計 算機+液晶顯示器

二、主要功能特點：

2.1 可測量參數：I-V 曲線，P-V 曲線，輻照度線，短路電流，開路電壓，峰值功率， 峰值功率點電壓、電流，定電 壓點電流，填充因子，轉換效率，串聯電阻，并聯電阻等

2.2 太陽電池組件采用四線連接，確保了太陽電池電流測量的準確性

2.3 紅外測溫，確保了太陽電池溫度修正的準確性

2.4 光反饋系統，保證輻照度的穩定性

2.5 測試快捷，單次測試耗時小于 1 秒，10ms 脈寬測試間隔小于 5 秒，150ms 脈寬

測試間隔小于 20 秒

2.6 更長的脈寬選擇，可兼容常規太陽電池組件、單晶 PERC、N 型、TopCon、HIT、

HJT 以及 IBC 等高效太陽電 池組件的測試

2.7 依據 IEC60904-1-2 標準，具備單模擬器實現雙面測試 BIFI 系數功能，也具備升級 上下光源同時測試的能力

      三、廠務要求

3.1 要求電源：220V，20A，50Hz

3.2 工作環境溫度： 10-30℃，理想工作環境溫度 25±2℃

3.3 工作環境濕度： 40-60 %RH

3.4 無腐蝕性氣體

3.5 設備獨立接地
